充电钻电池底座DIY(3D打印)





网上淘得的进口充电钻和充电电池,用3D 打印机DIY 电池底座,方便电池安装和拆卸。



图片顺序混了,望见谅

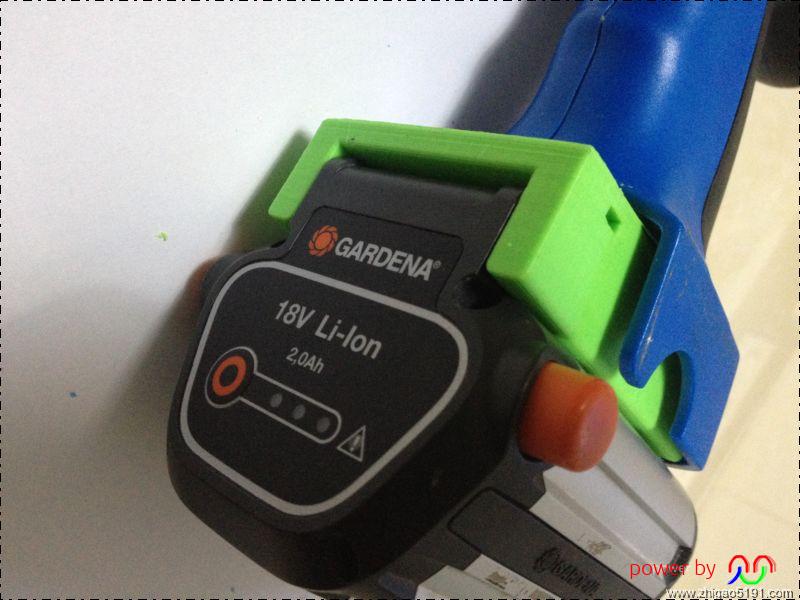

照片 018_a.jpg

完成后的样子









照片 024_a.jpg

底座细节



照片 023_a.jpg

导轨和卡槽

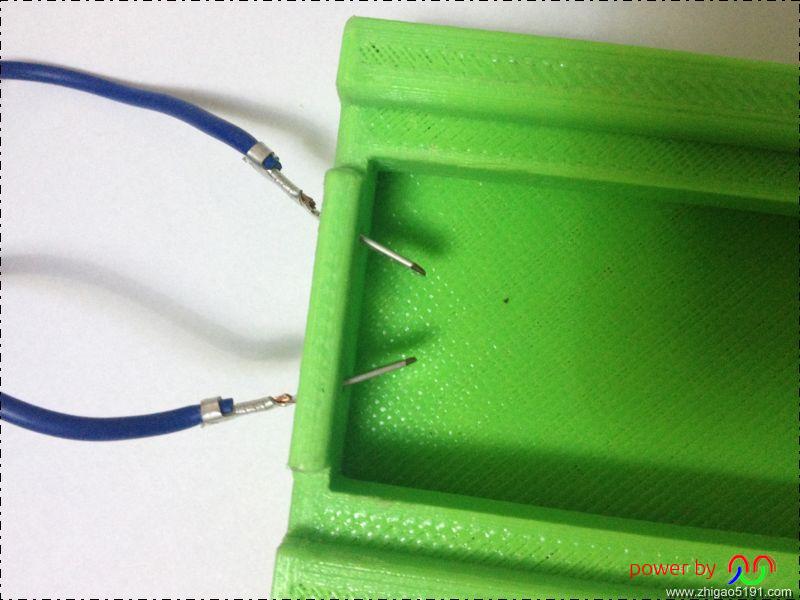

照片 022_a.jpg

接线端子

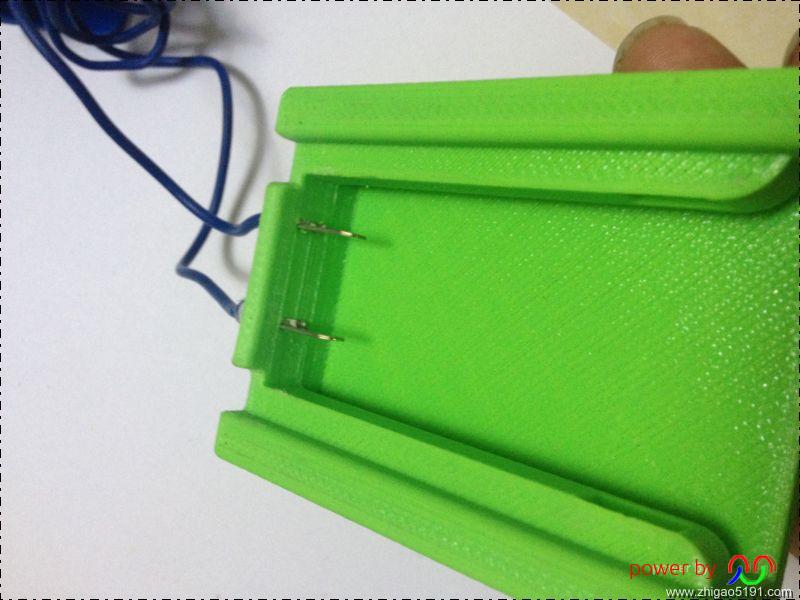

照片 021_a.jpg

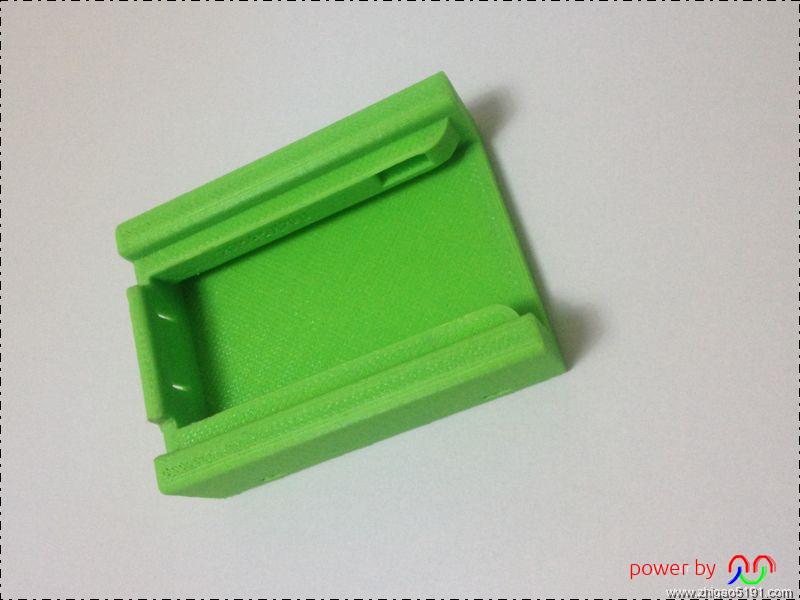

底座整体图

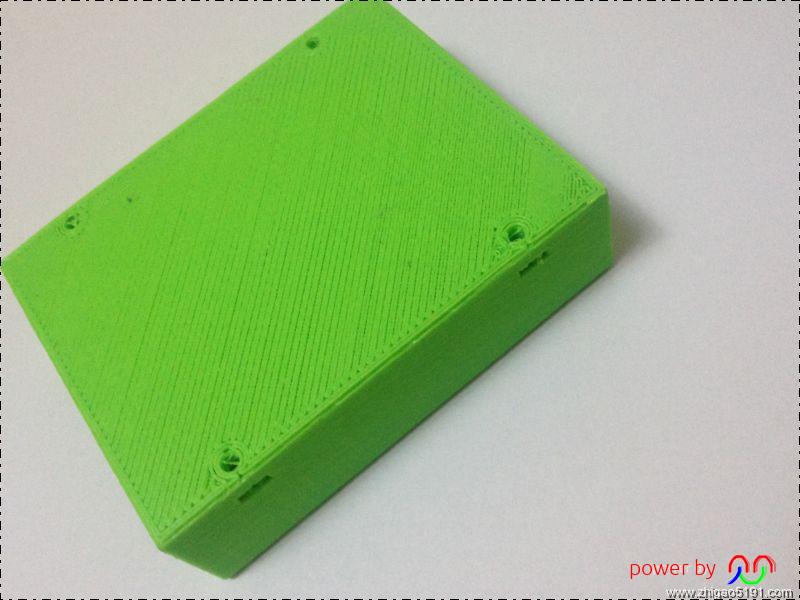

照片 025_a.jpg

底座背面

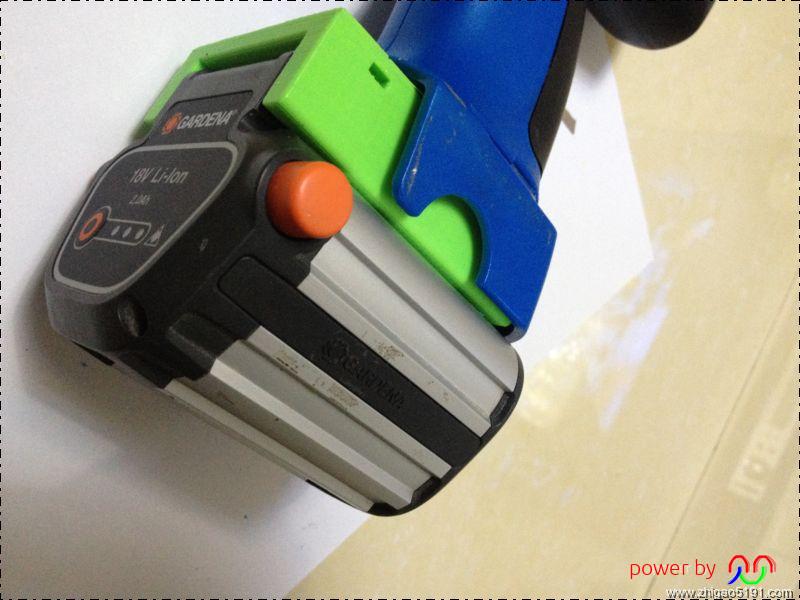

照片 017_a.jpg

安装完成的样子

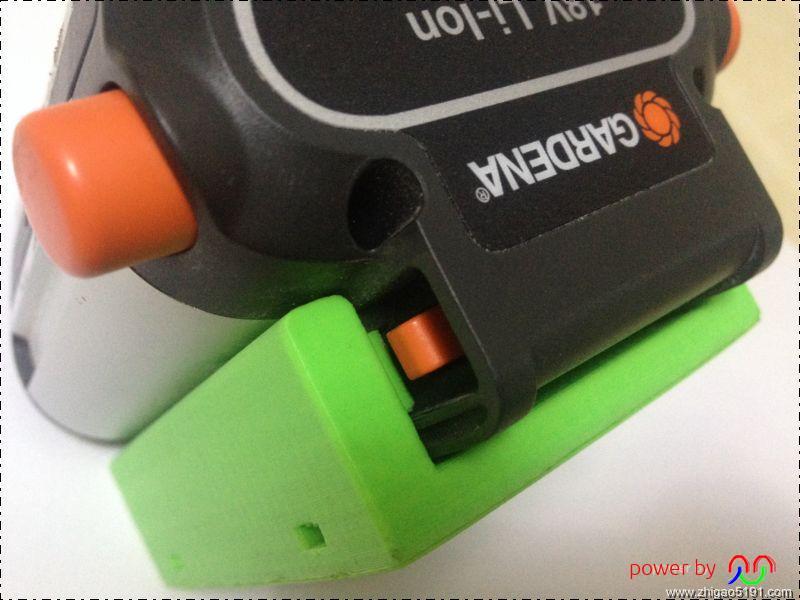

照片 016_a.jpg

换个角度



照片 015_a.jpg

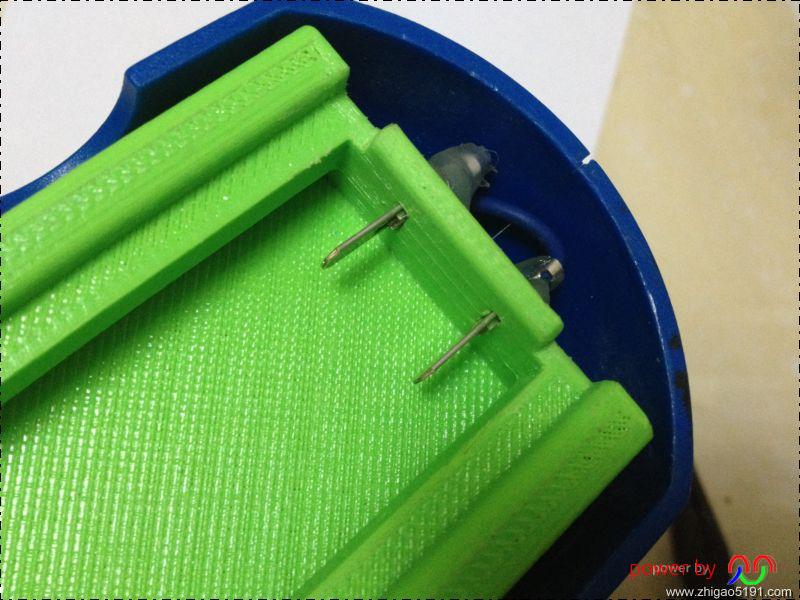

组装完成,电池接触端子



照片 014_a.jpg

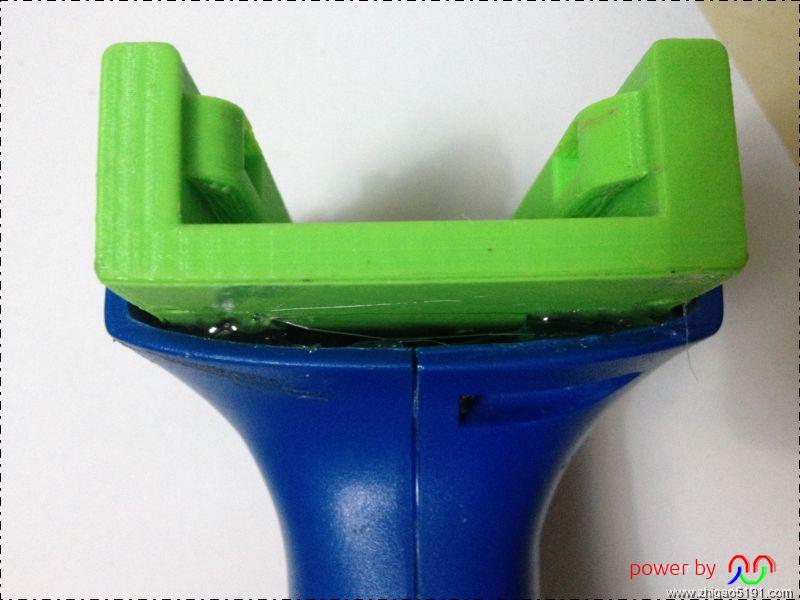

前端热熔胶固定



照片 013_a.jpg

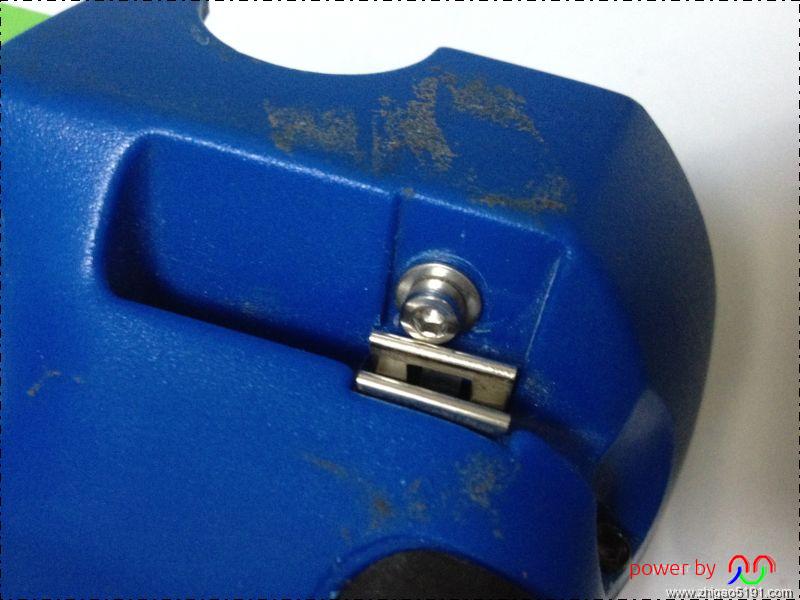

后端螺丝固定



照片 012_a.jpg

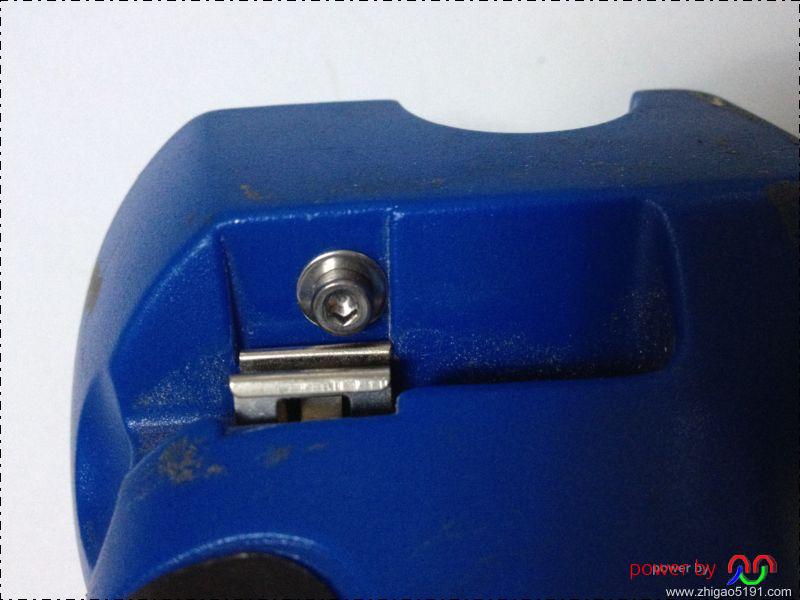

另一边固定螺丝

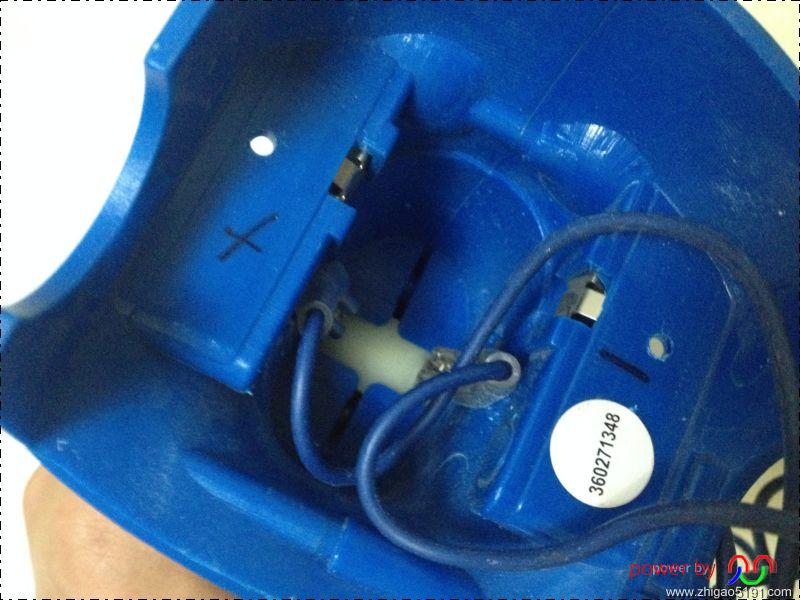

照片 011_a.jpg

无损改装,没有破坏原机构



照片 010_a.jpg

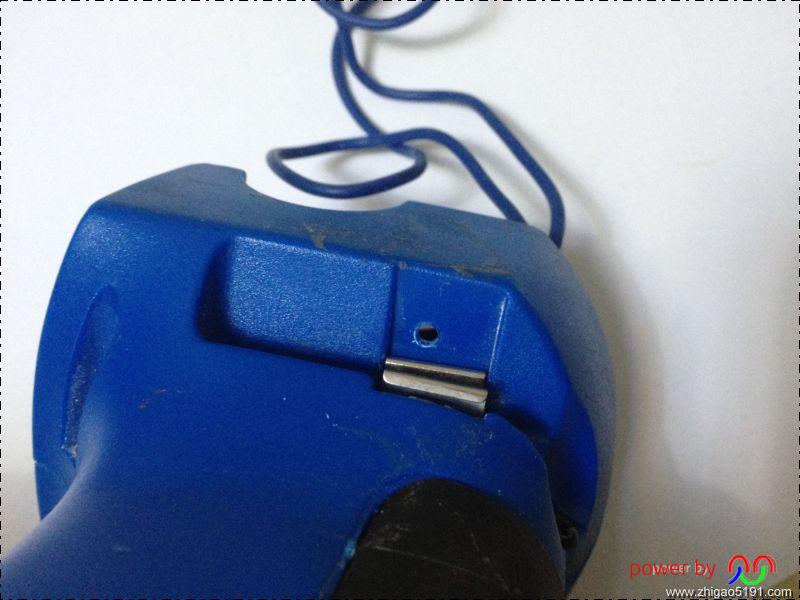

开固定螺丝孔



照片 009_a.jpg



照片 008_a.jpg

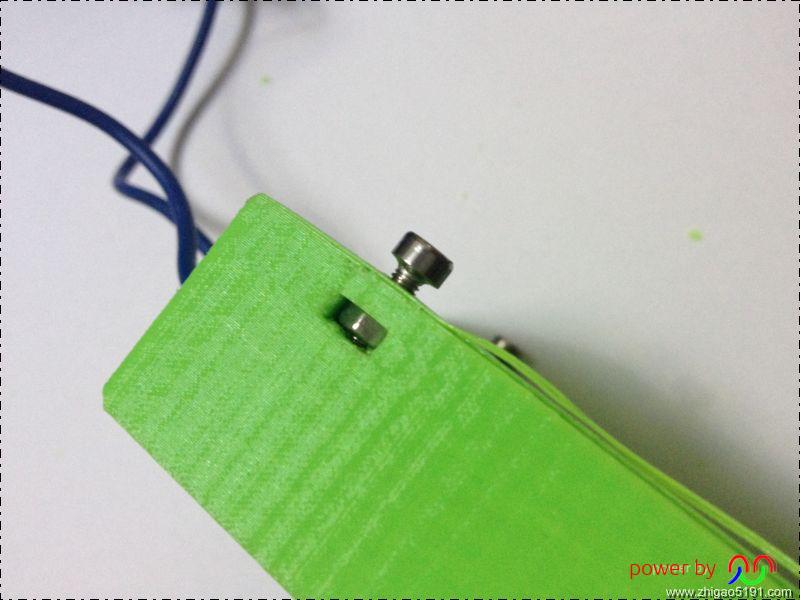

底座固定孔嵌入螺母



照片 006_a.jpg

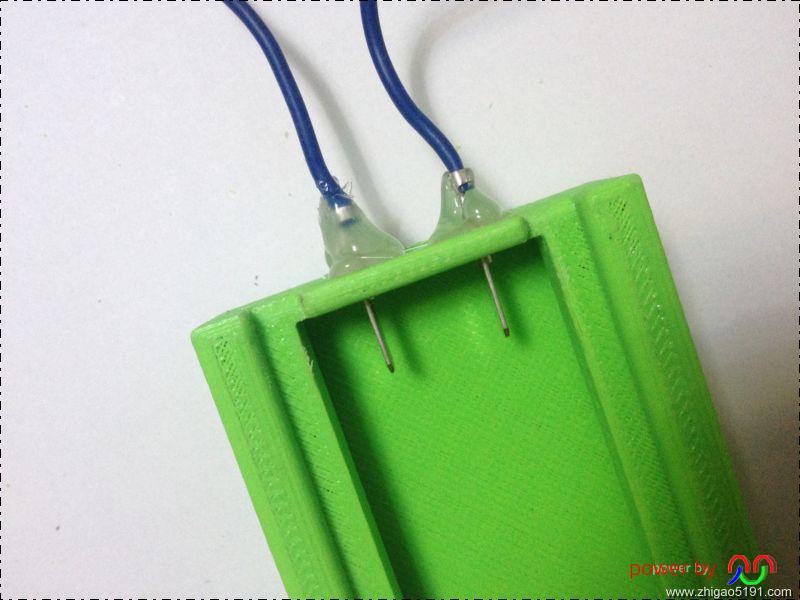

电池接触端子固定



照片 005_a.jpg





照片 004_a.jpg



照片 003_a.jpg



照片 019_a.jpg

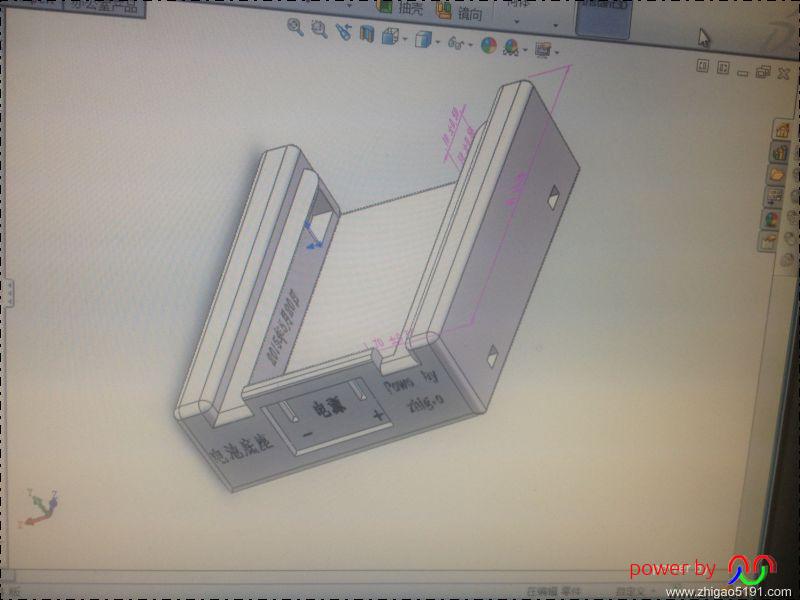

第一次画3D 图,还比较生硬
