LED“开心魔术棒”DIY



 -

给某人DIY 的LED“开心魔术棒”



资料来自: http://bbs.mydigit.cn/read.php?tid=624189&page=1



上图,看图说话






PCB图,“拼板”                                                                                                                     .

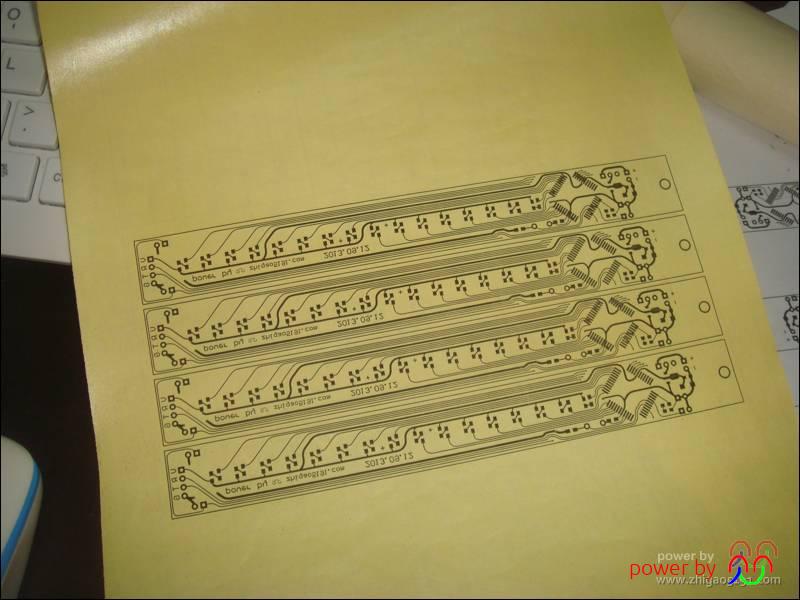

打印好的PCB图

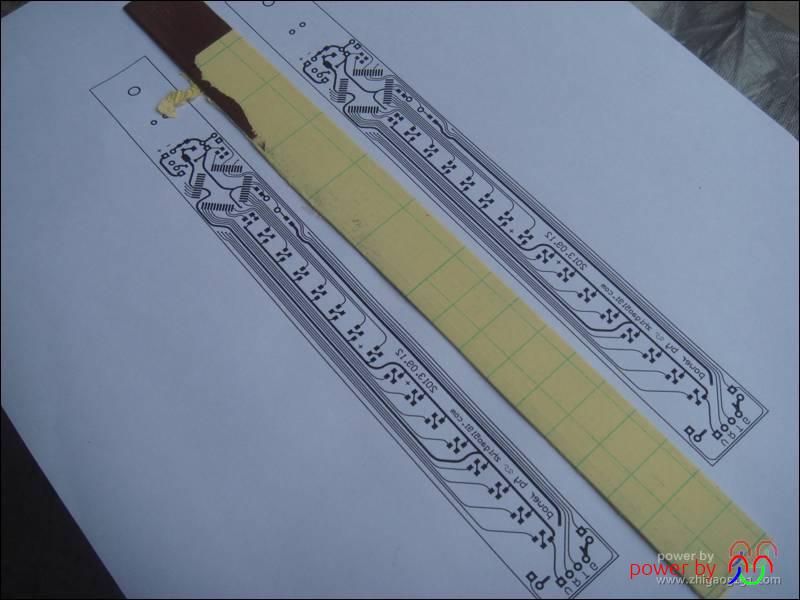

裁剪好的PCB

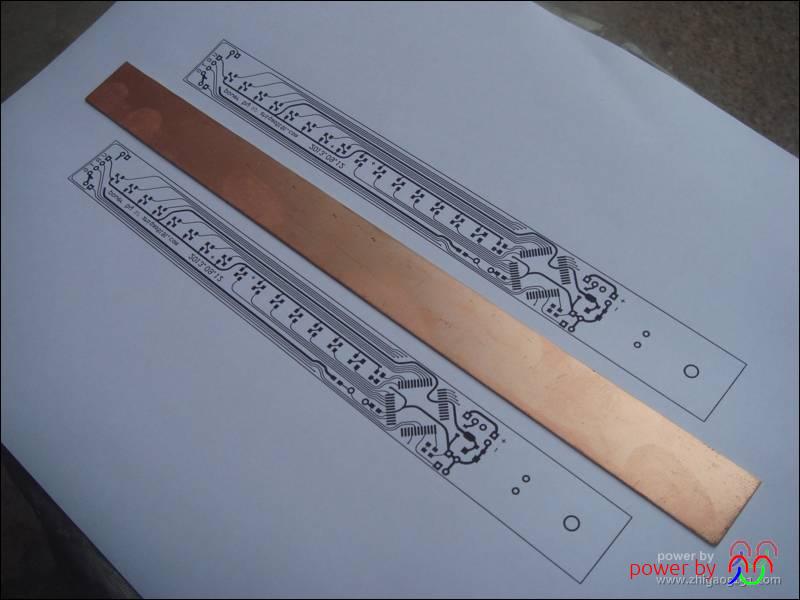

清洗,打磨后的PCB

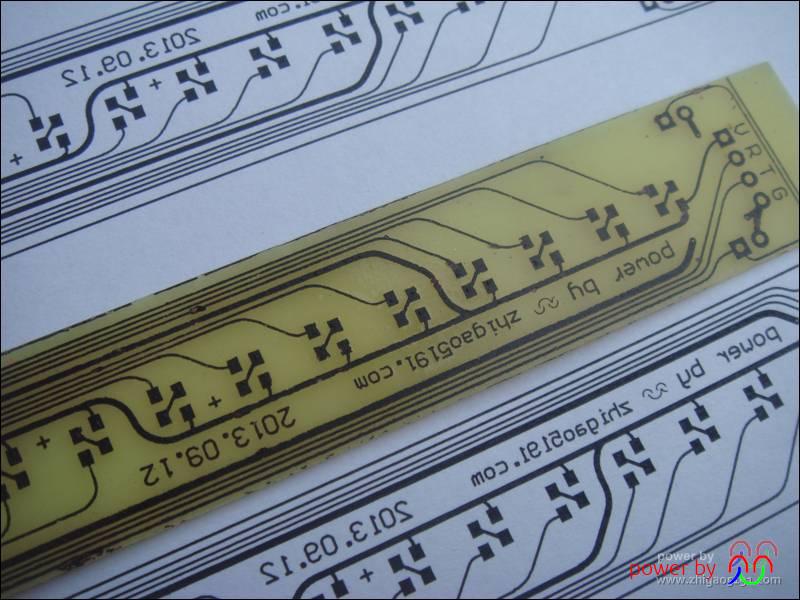

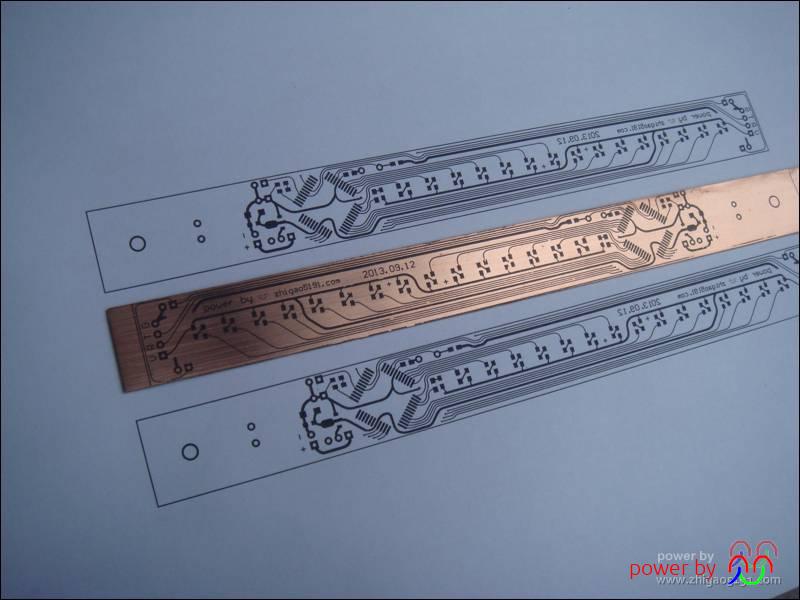

PCB转印完成




效果还行,熨斗不太好用,好多断线




“美年达”简易腐蚀盒

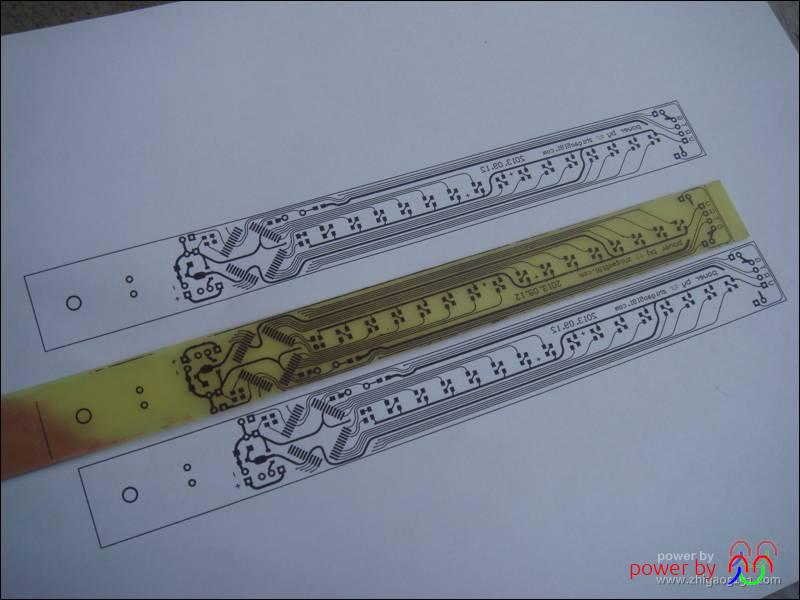

腐蚀好的PCB




好多都断线了,只有飞线了

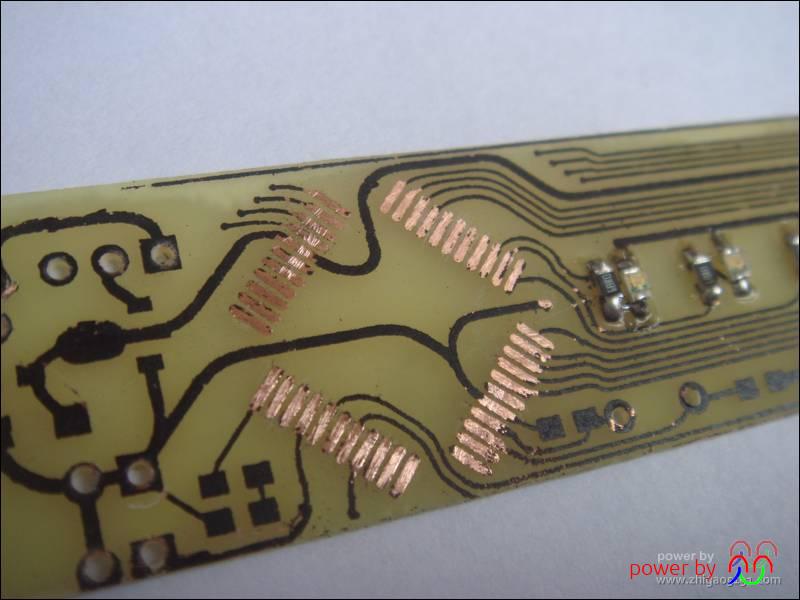

刮开碳粉,准备焊接

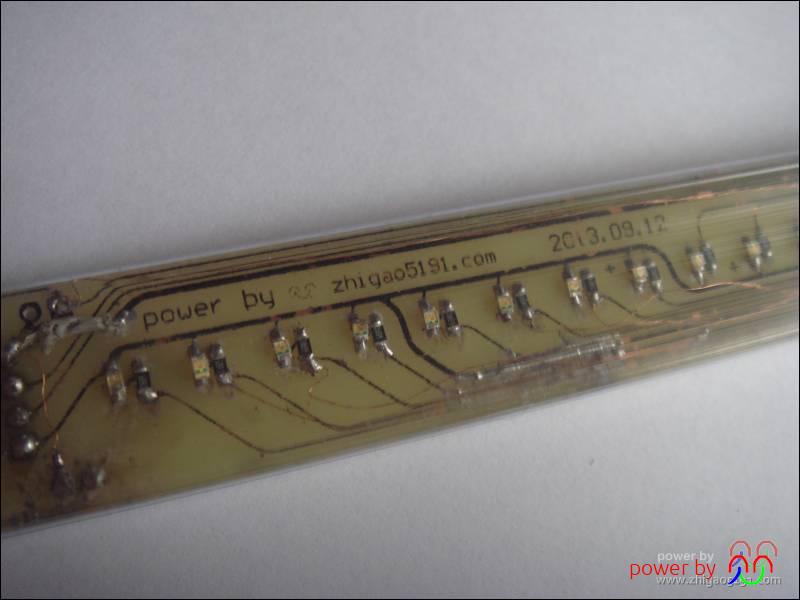

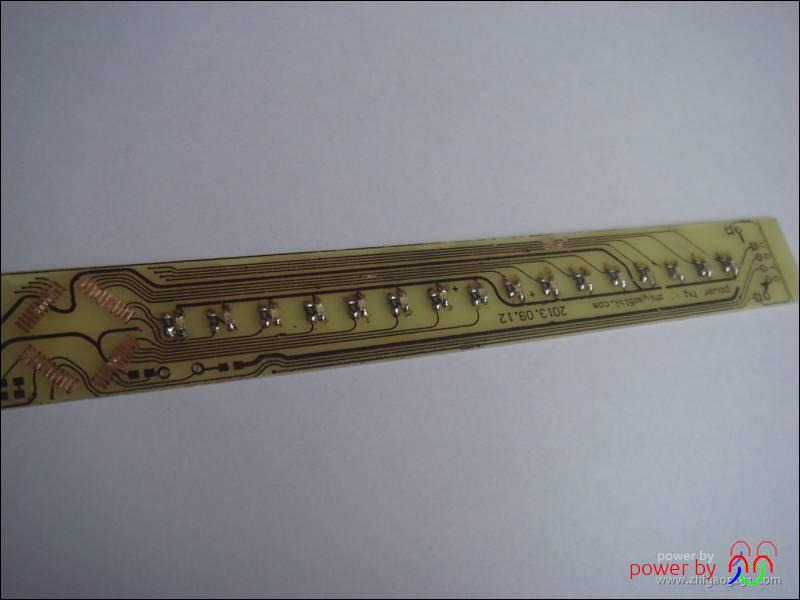

焊接完LED及限流电阻

                                                                                                                                                                                        .

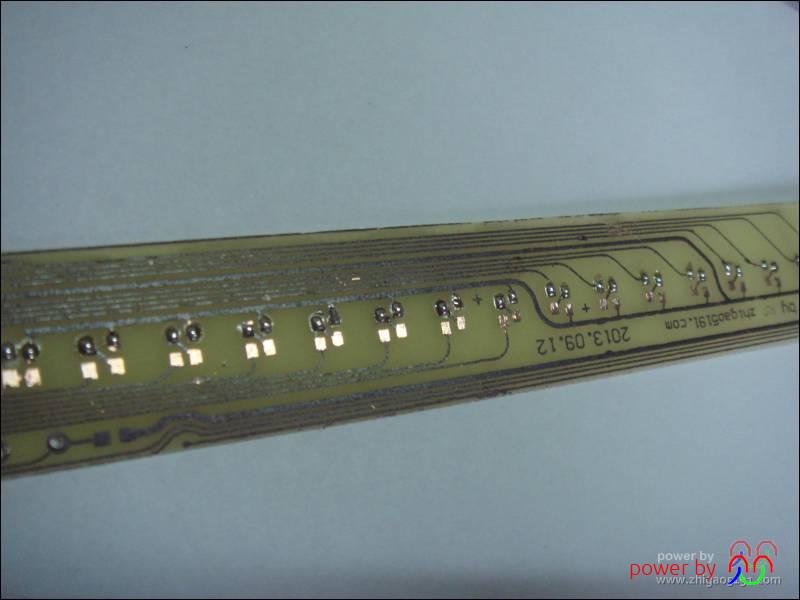

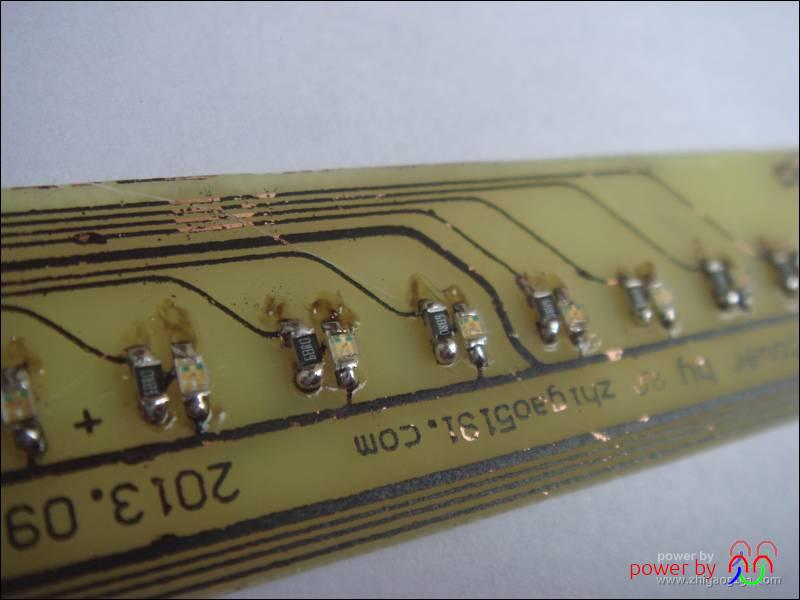

来张特写

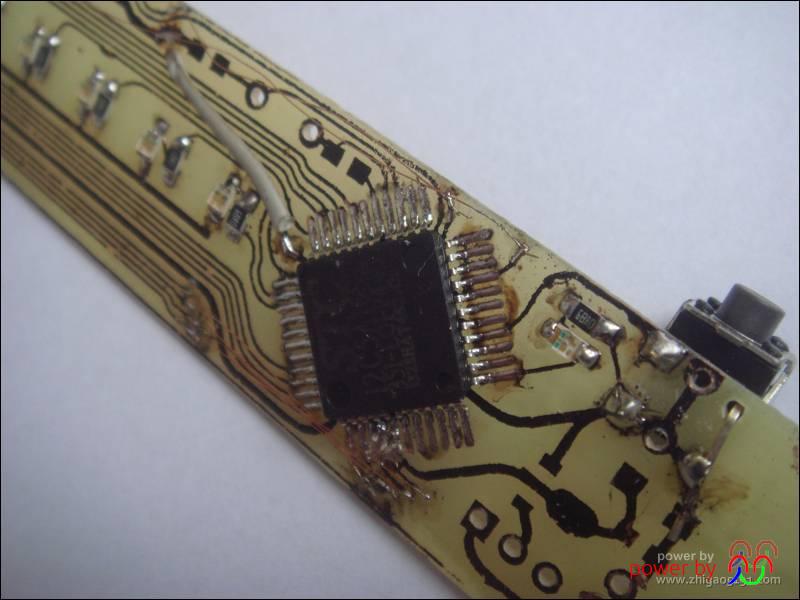

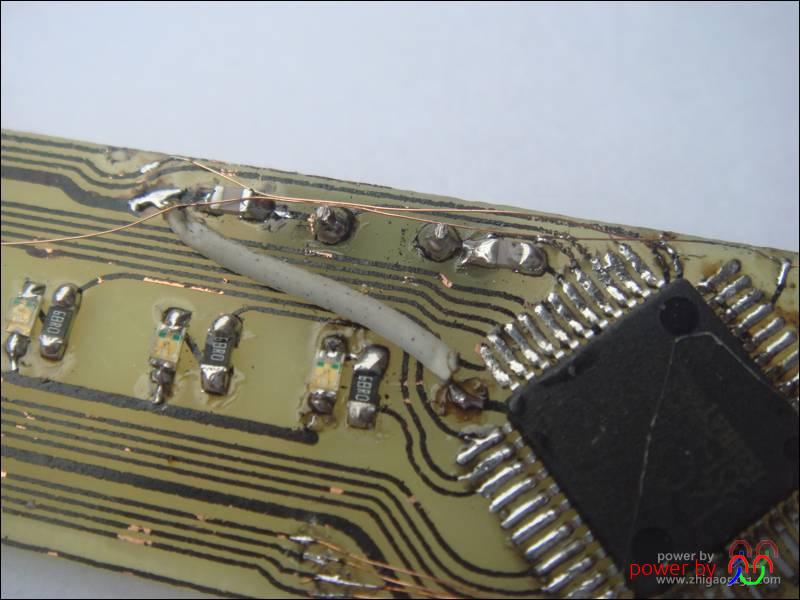

准备焊接IC了

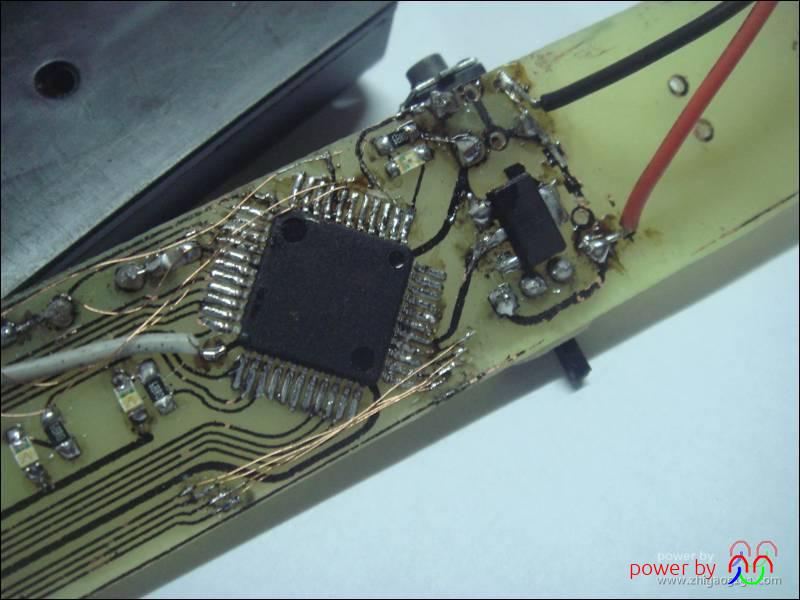

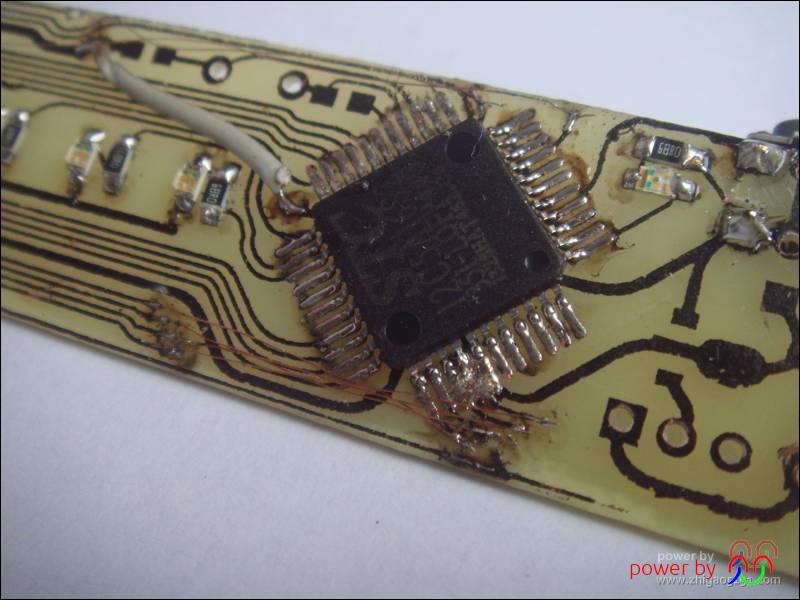

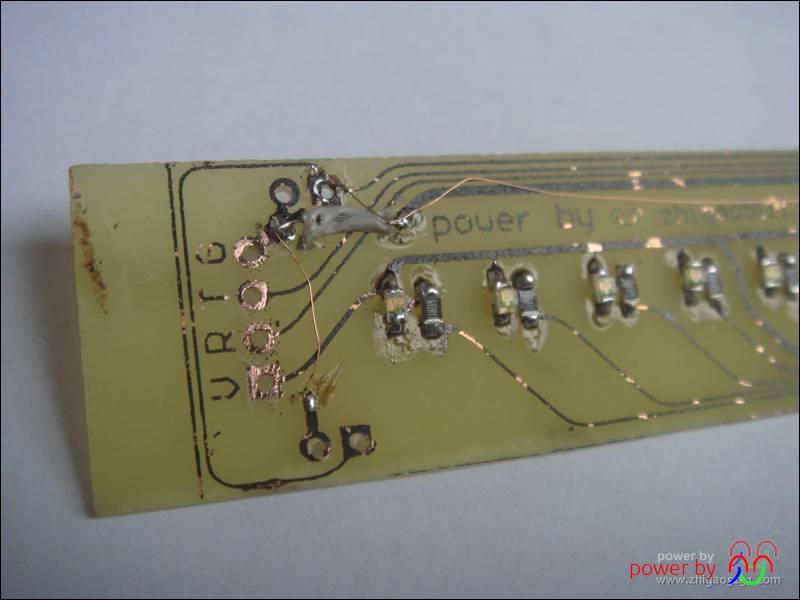

飞线,飞线,大把飞线




STC***




粗心,把轻触开关封装图尺寸弄错,重新开孔固定

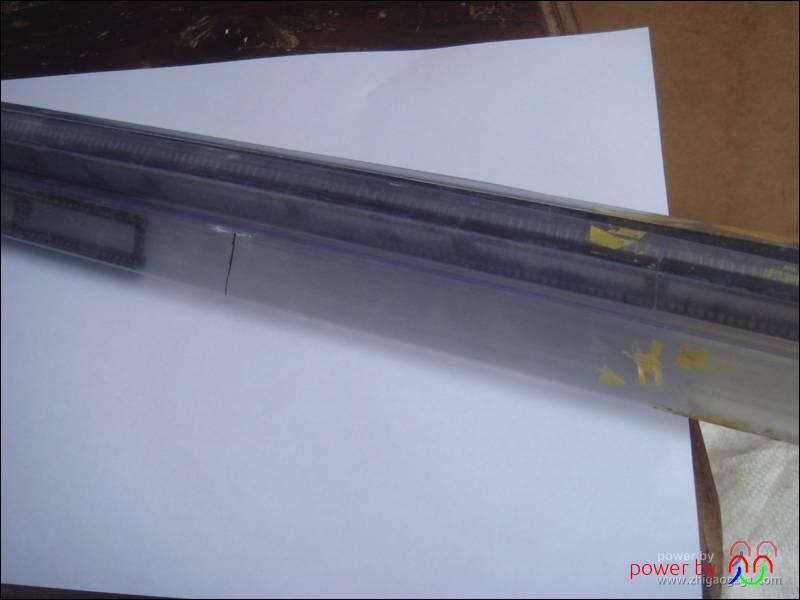

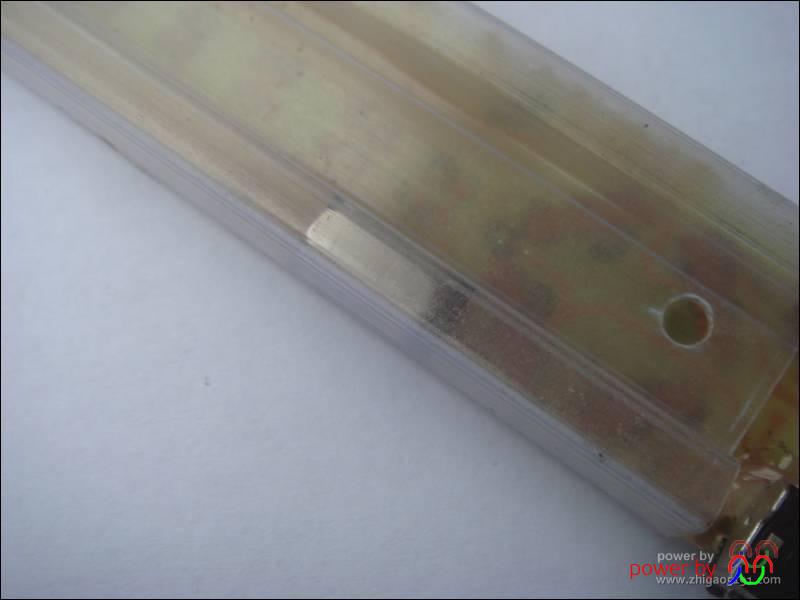

外壳原材料




裁剪外壳

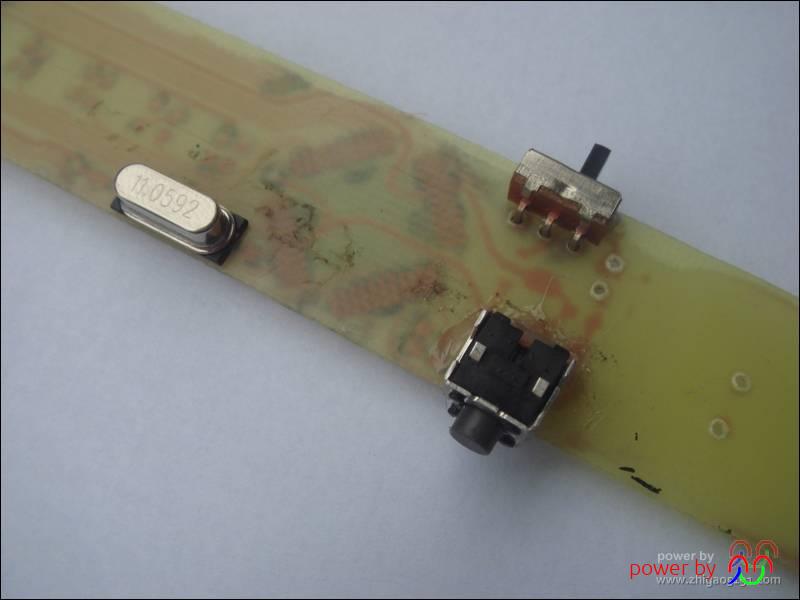

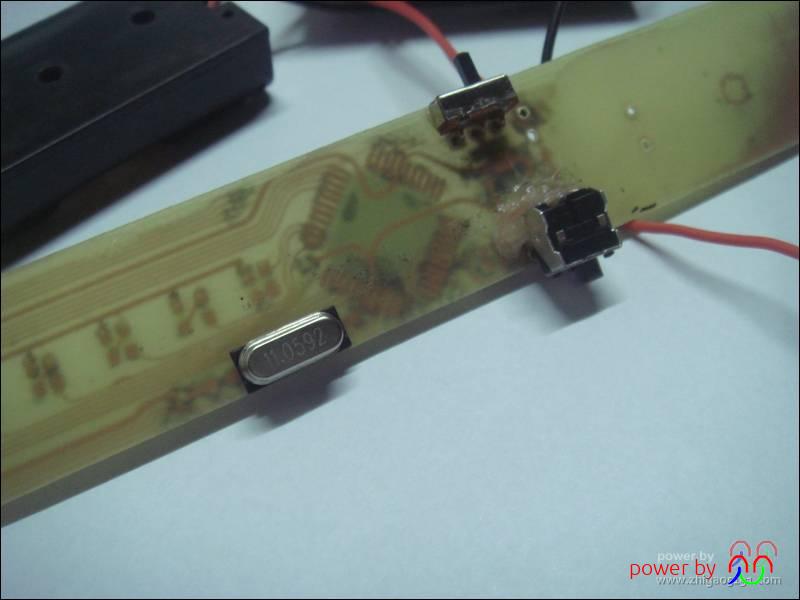

背面 元件——电源开关,切换开关,晶振

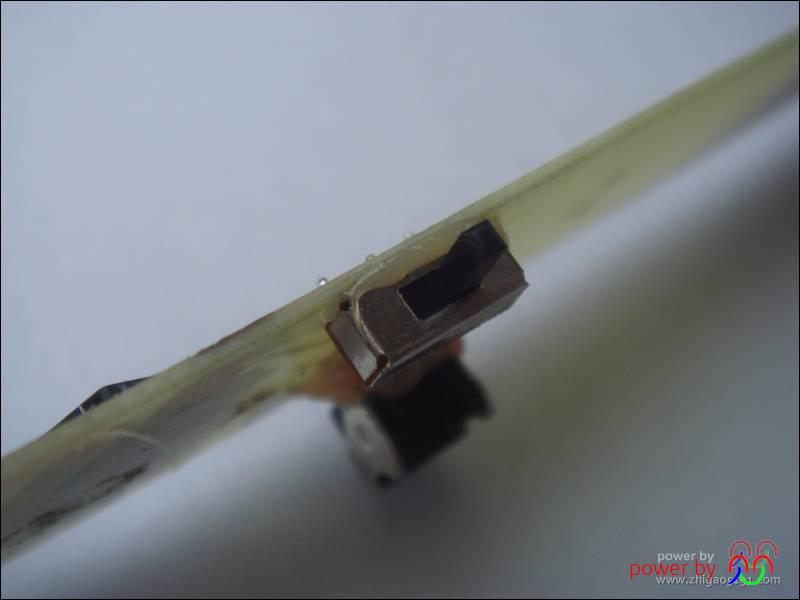

开关用AB胶固定

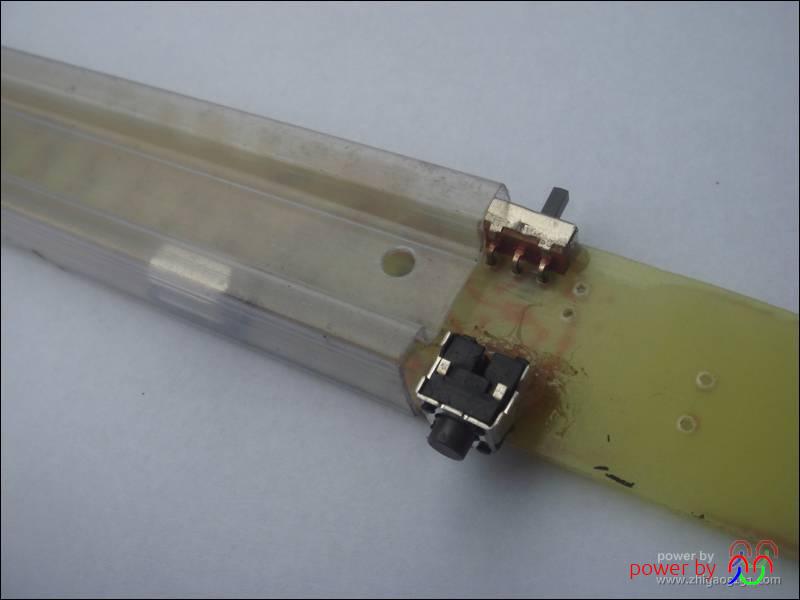

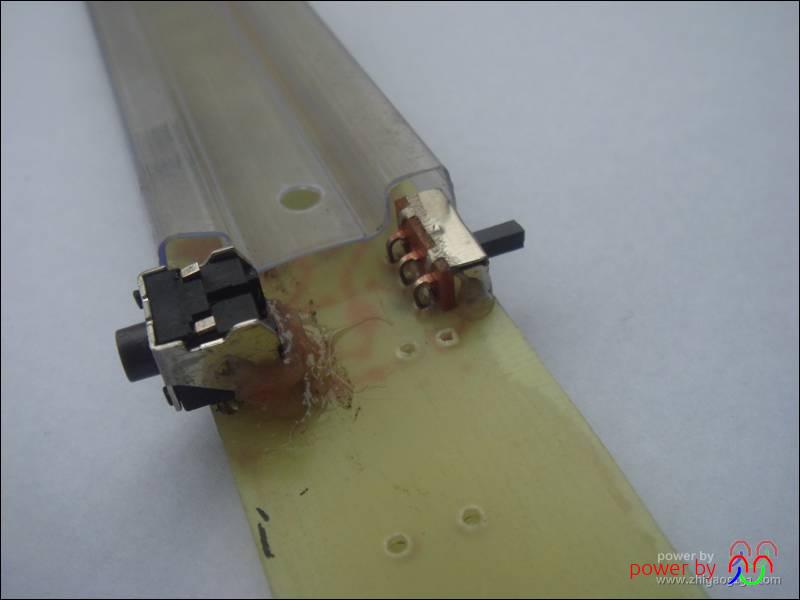

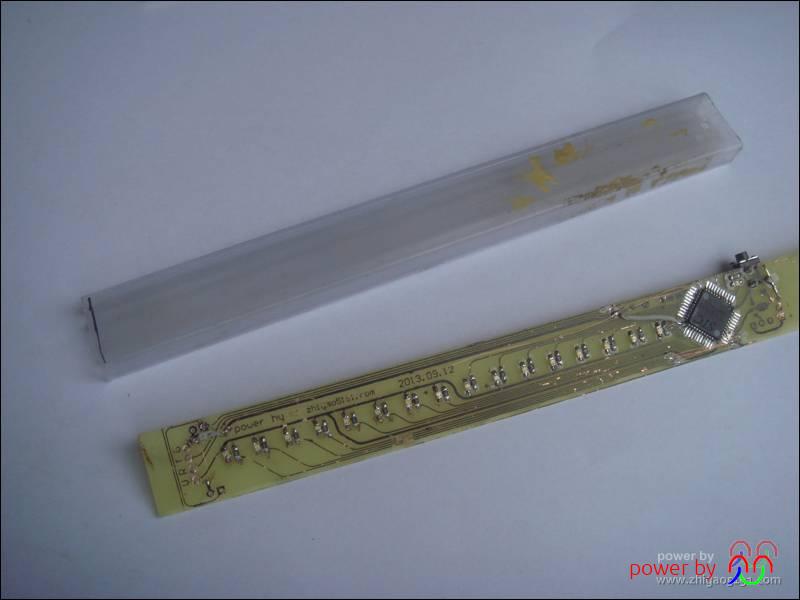

尺寸刚刚好

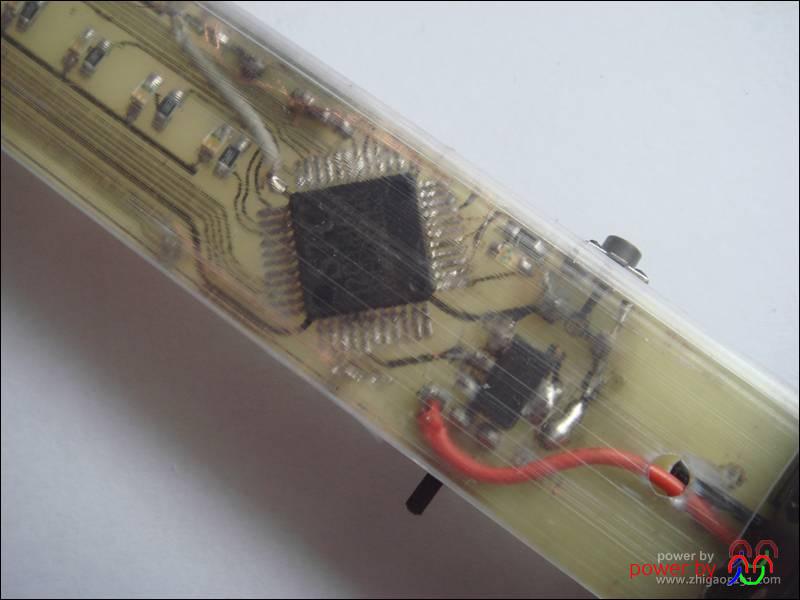

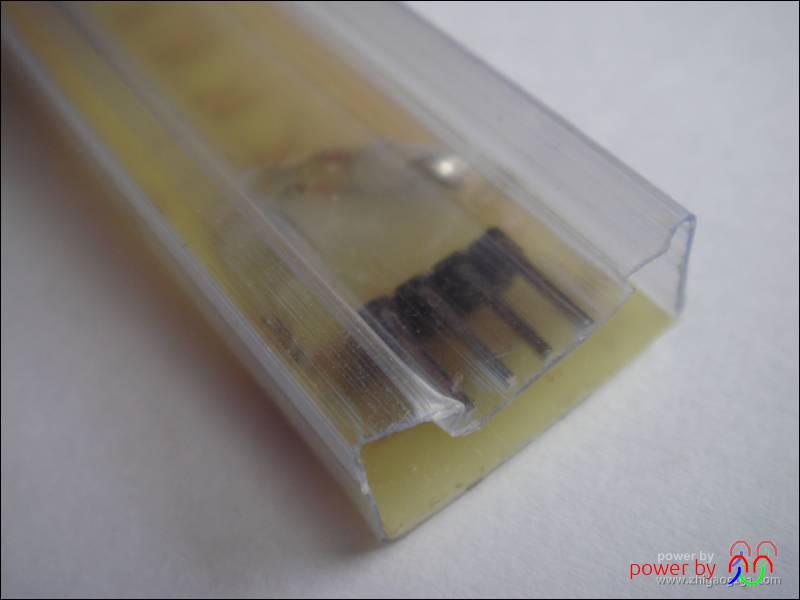

正面









晶振刚好放在凹槽中

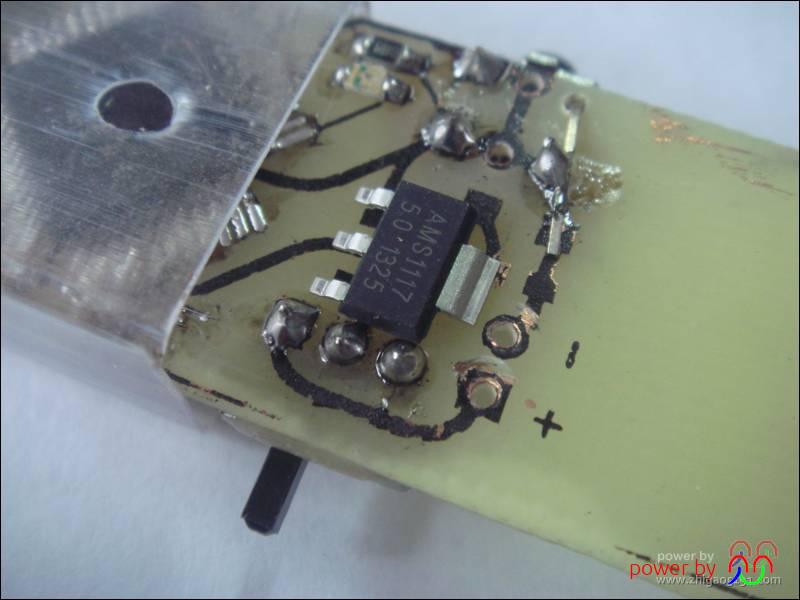

又一低级错误,1117-3.3封装也错了,还好勉强可以装

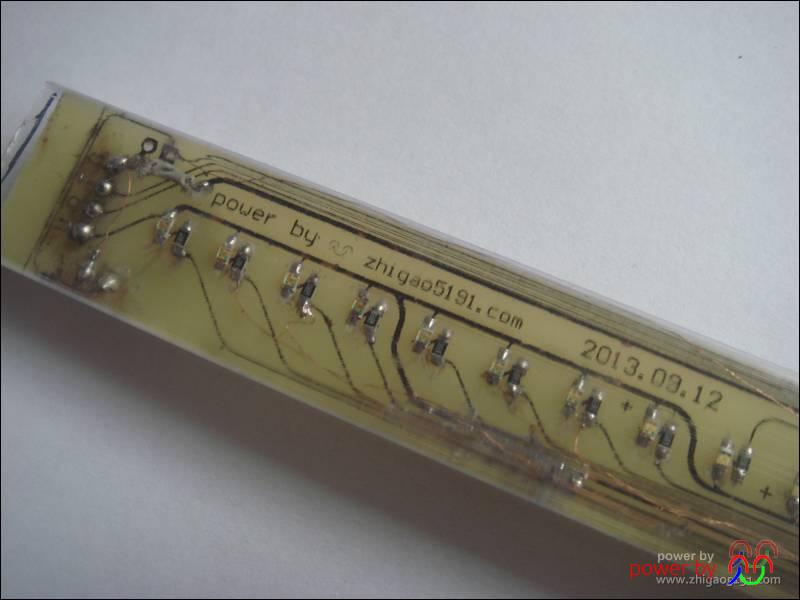

显示LED焊接完成

                                                                                                                                                                                  .


经多次调整,最佳水银开关位置







通电,试机

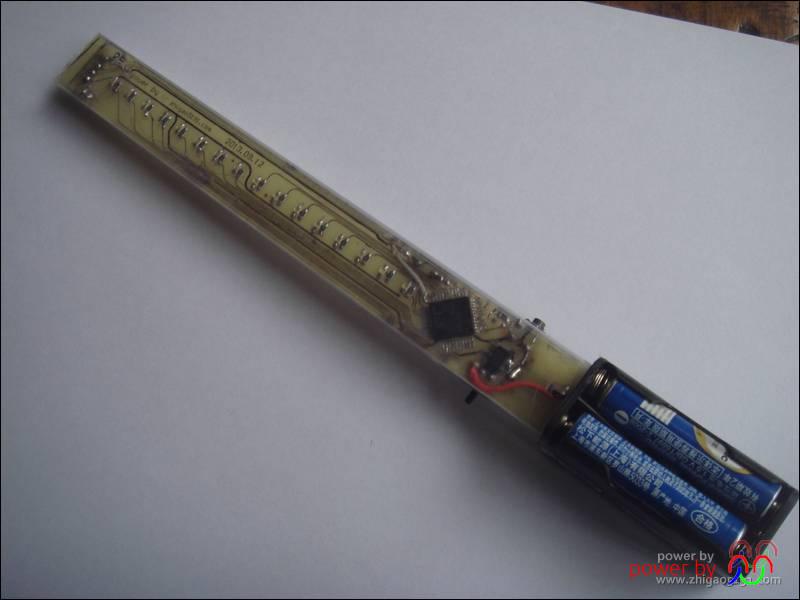

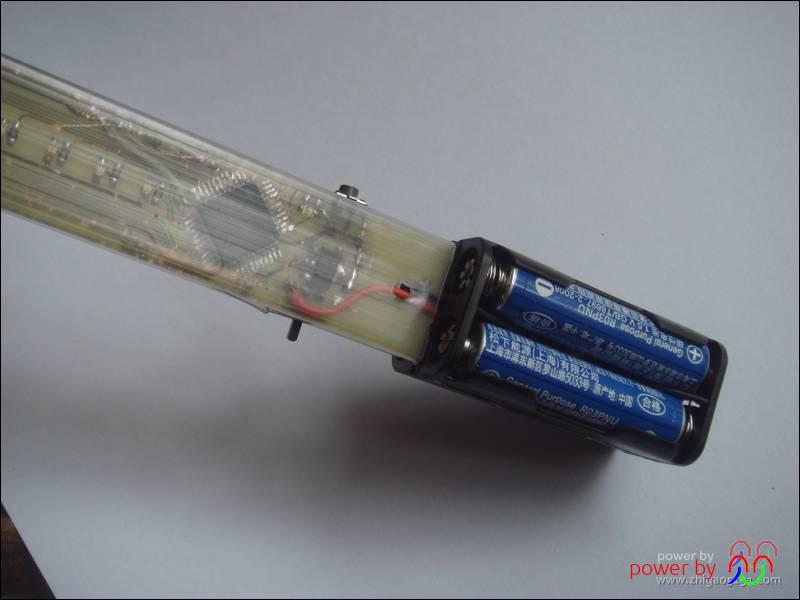

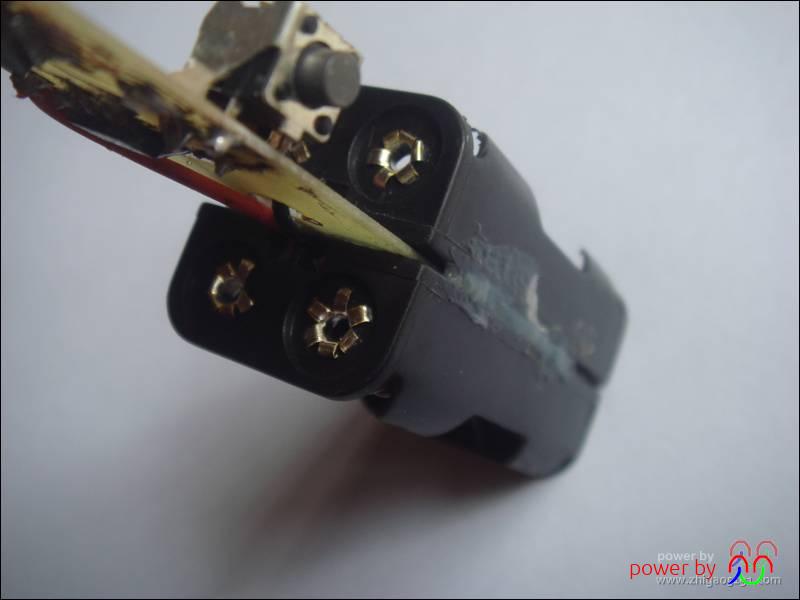

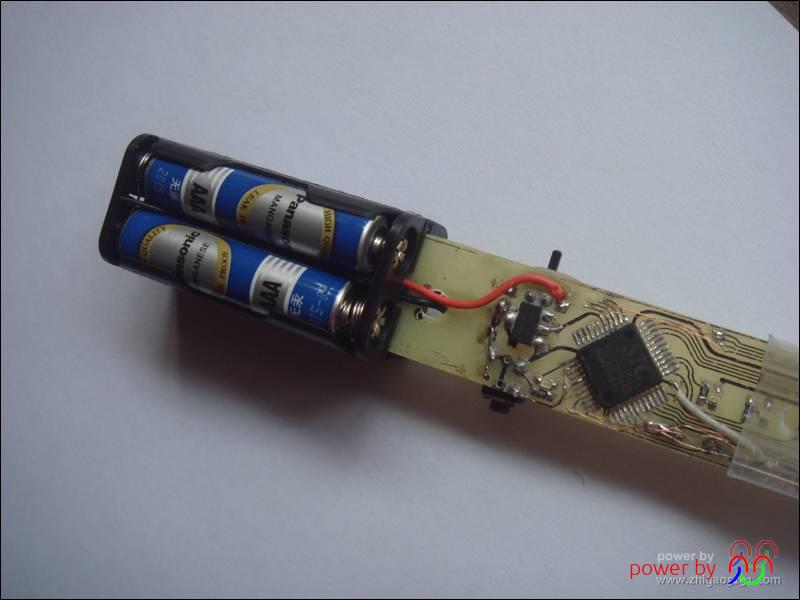

安装电池盒,采用4节7号电池

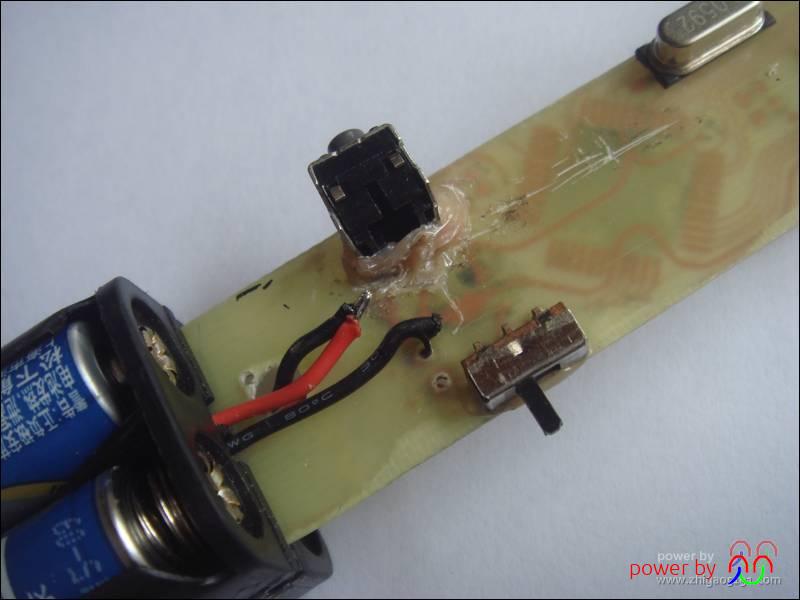

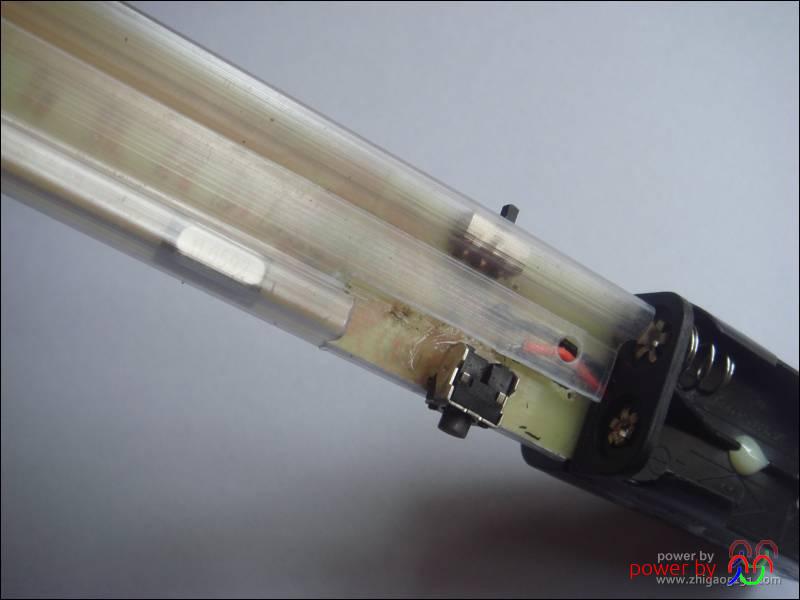

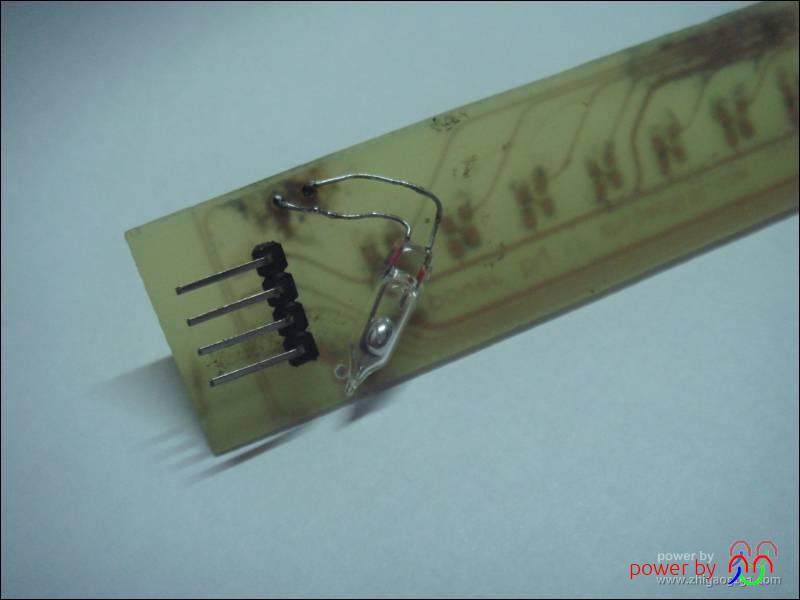

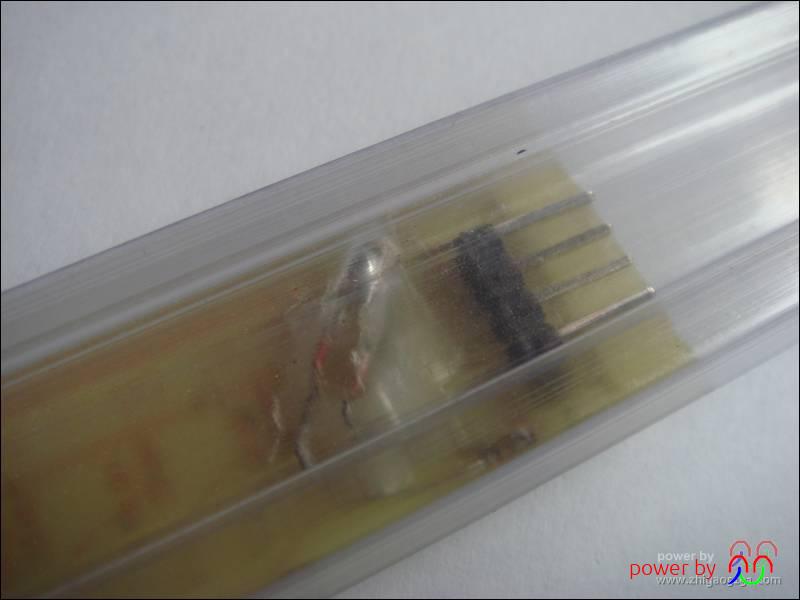

水银开关及下载口







全部用AB胶固定

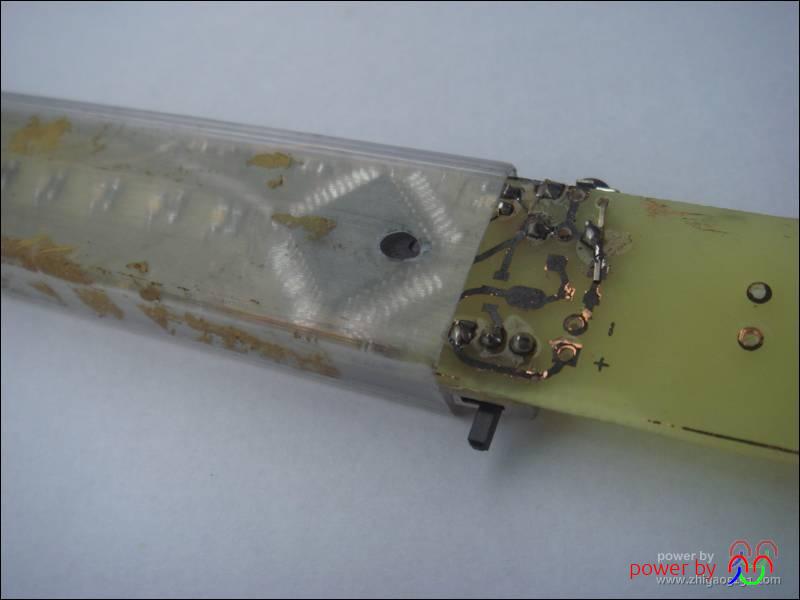

量身开口

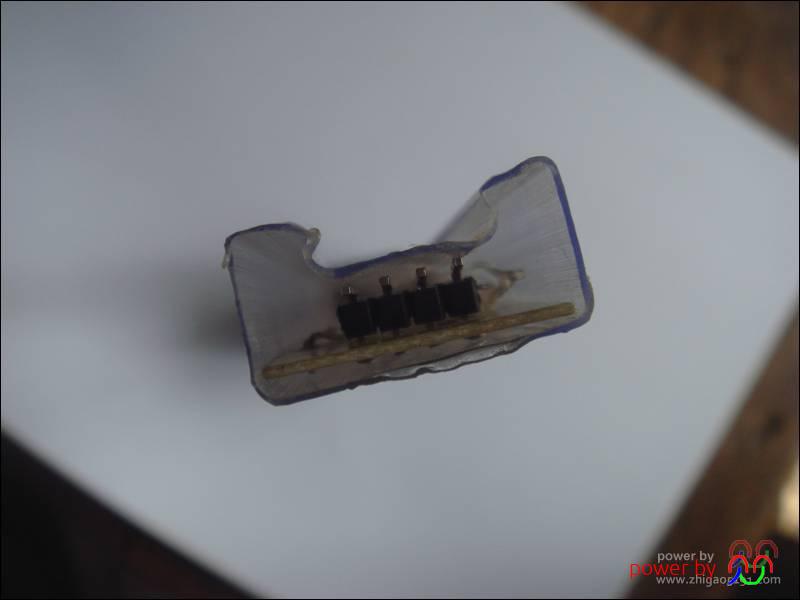

顶端







正面




正面




简易铭牌







                                                                                                                                                  ----The END
