TP-LINK 740N V5路由器刮U引USB口



     淘得一半尸740N V5  无线路由,修好只有想刷成OPENWRT固件,无奈其PCB上USB口并未引出,参照网络上的资料,将其CPU刮开露出引脚并引出USB数据口。



 AR9331刮U改USB

740N V5版路由 AR9331一体化CPU,引脚只有一半是露出来的,其余的均在CPU底面



AR9331刮U改USB OPENWRT

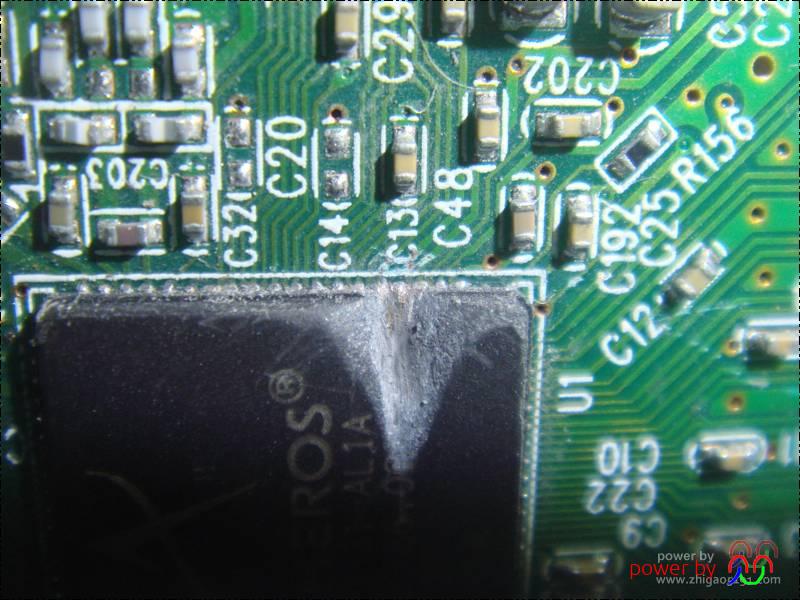

开始刮U,工具为钢尺一把



AR9331刮U改USB刷OPENWRT

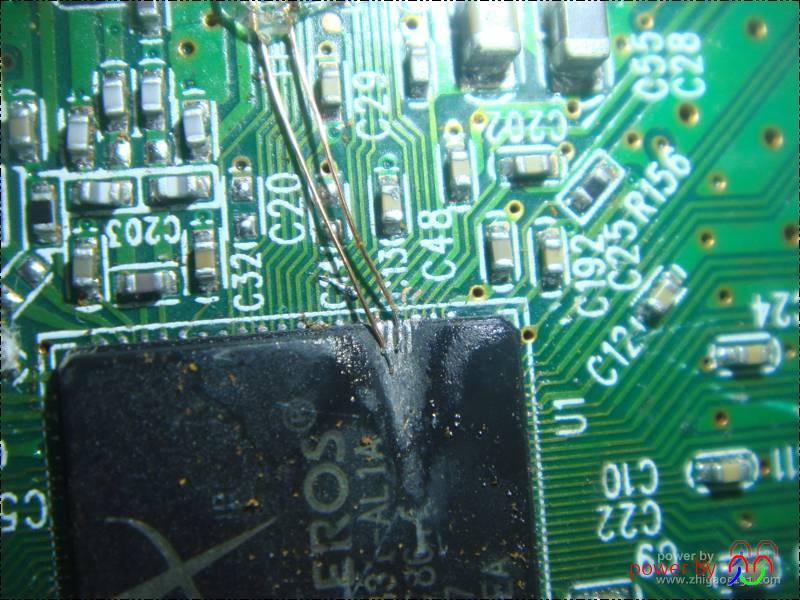

已稍稍露出引脚



740NV5 AR9331刮U改USB

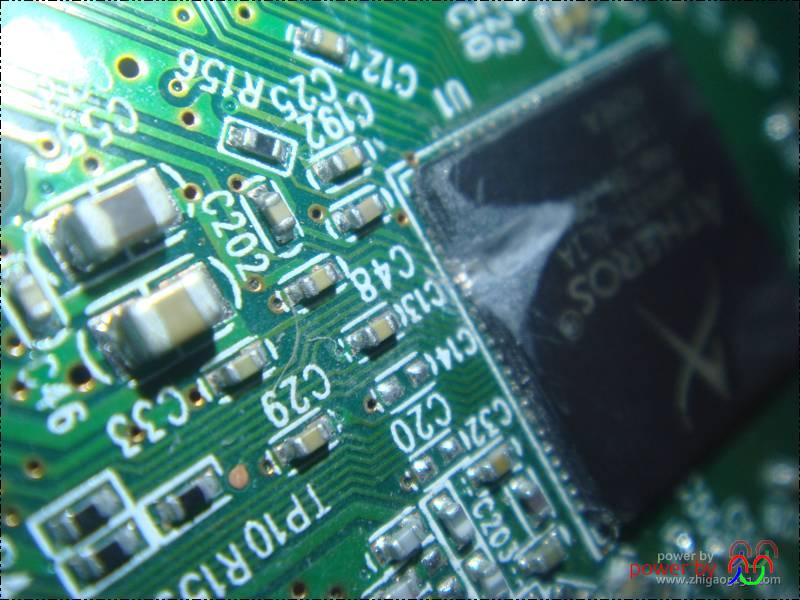

引脚很小



AR9331刮U改USB 刷OPENWRT

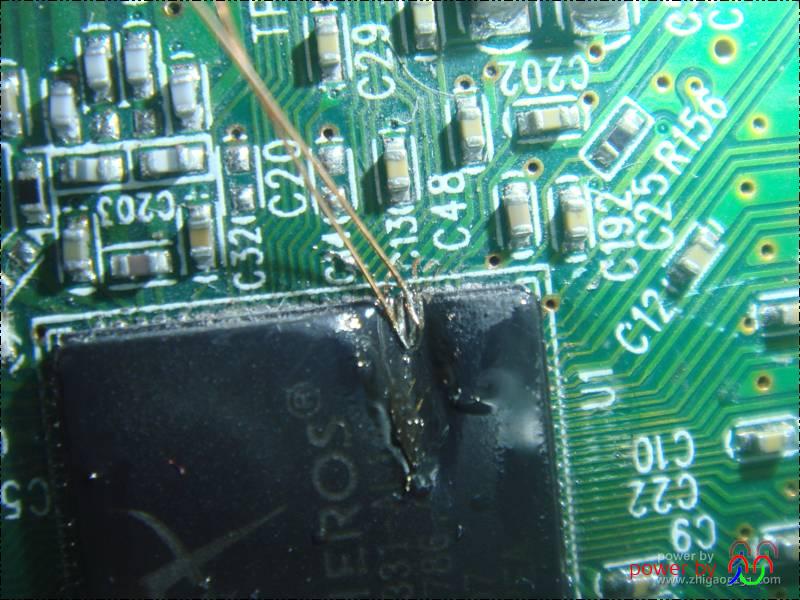

焊好线索我引脚,看似短路,用万用表测量并未短路



AR9331刮U改USB 刷OPENWRT

换个角度,松香未清洗,不大美观



AR9331刮U改USB 刷OPENWRT FR150

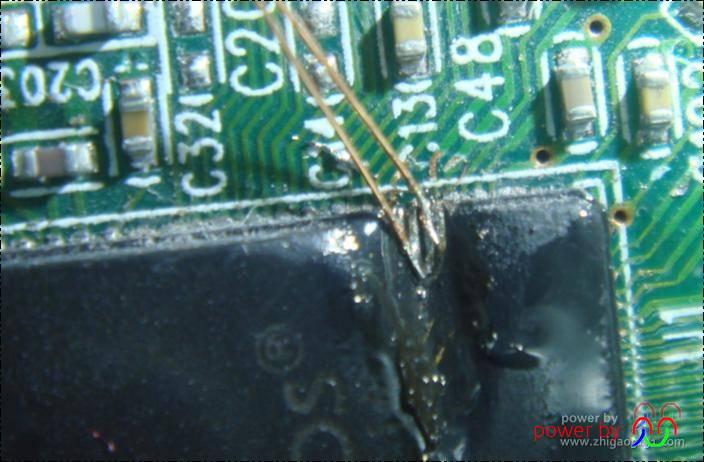

放大,这张可以看出其实并未短路



AR9331刮U改USB 刷OPENWRT

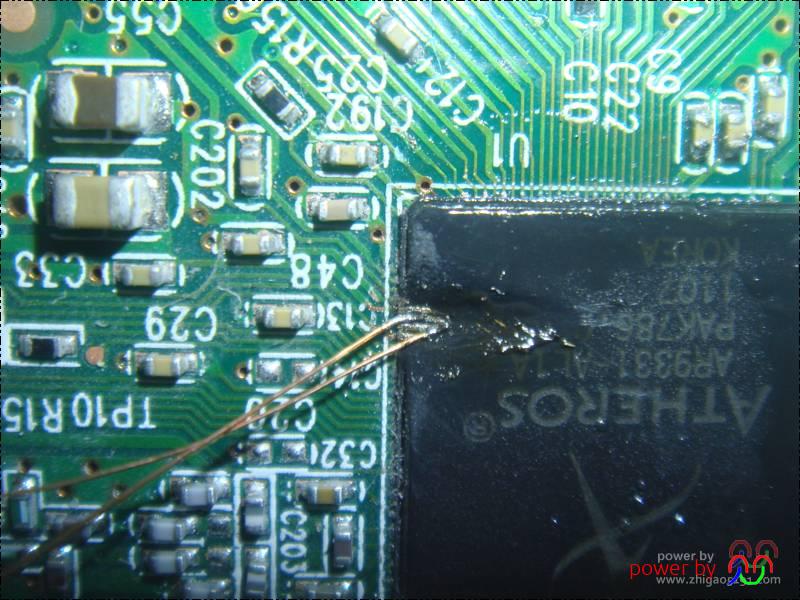

清洗后,好看多了



AR9331刮U改USB高清图片 刷OPENWRT

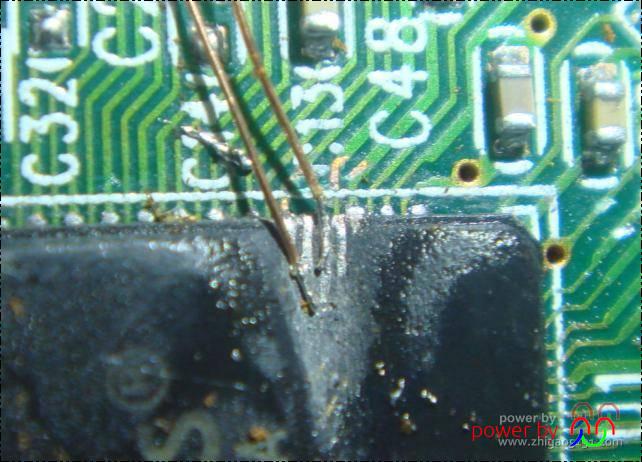

再来放大



AR9331刮U改USB教程 刷OPENWRT

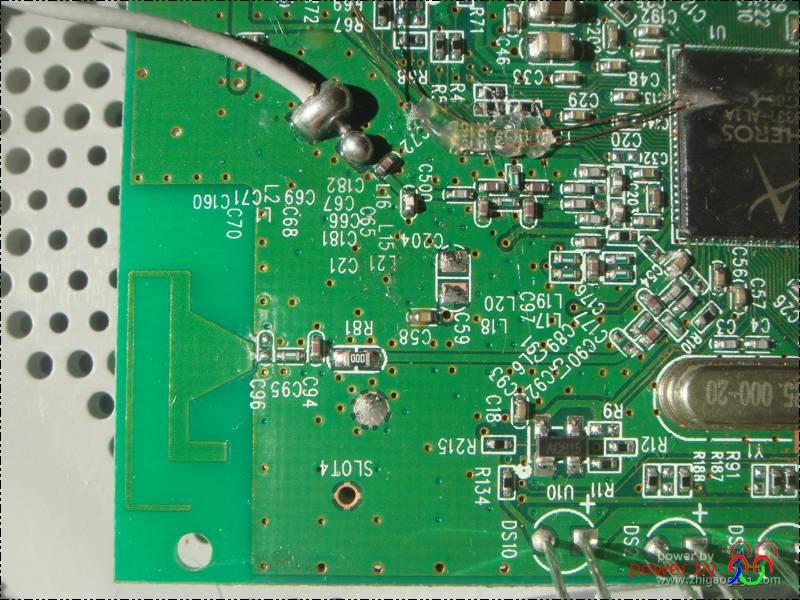

用热熔胶固定漆包线,没有在焊接处点胶,怕CPU温度是热熔胶融化,也不便于以后检修





由于没有FLASH还没买到,现在还并未刷成OPENWRT,所以USB功能并未测试,现在原版固件工作正常。
