O2 JOGGLER 无损引出USB口



   自从JOGGLER XP出来之后就开始用JOGGLER上网,既节能环保又十分方便,而且JOGGLER 的夏普LED背光显示屏显示效果十分给力。

       但JOGGLER只有一个外置USB口,想要外接鼠标键盘就必须使用USB HUB。可是我那垃圾USB HUB只支持USB1.1传输模式,  XP使用过程中经常停顿。于是就打算从JOGGLER内部再引出一个USB口。





JOGGLER加USB口

 使用JOGGLER背面网线接口1,3,5,7 引脚作为USB数据口



JOGGLER加USB口

 直接焊接在网口插座的引脚上



JOGGLER引出USB口

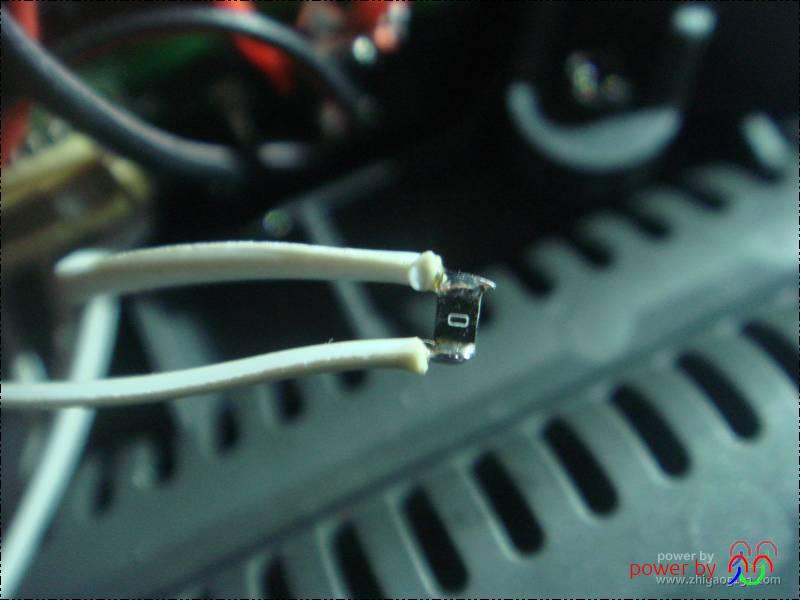

 电源直接从旁边5V电源口接入,串联0欧电阻当作保险



JOGGLER无损加USB口

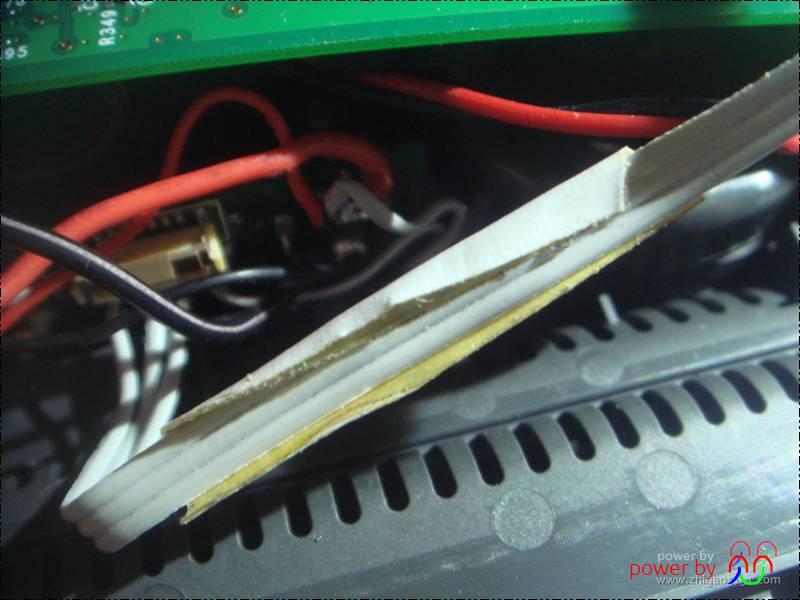

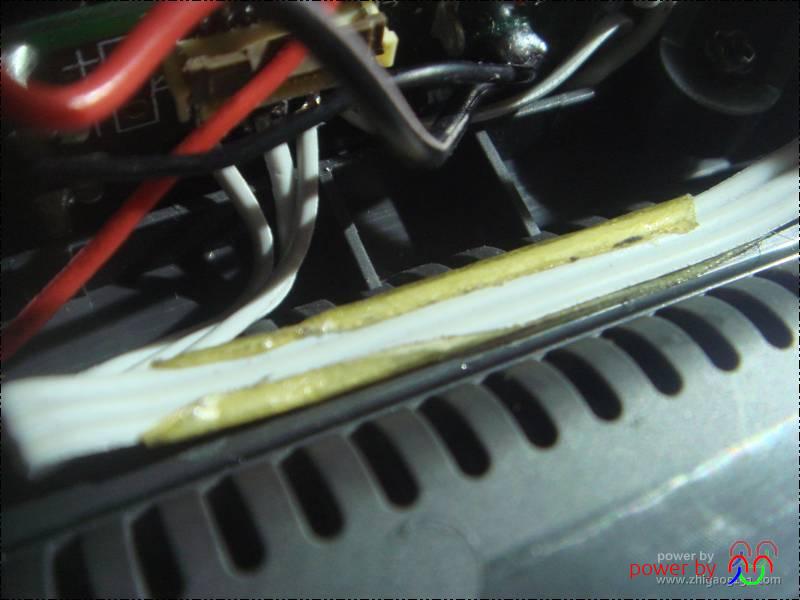

用双面胶固定连接线



JOGGLER扩展USB口

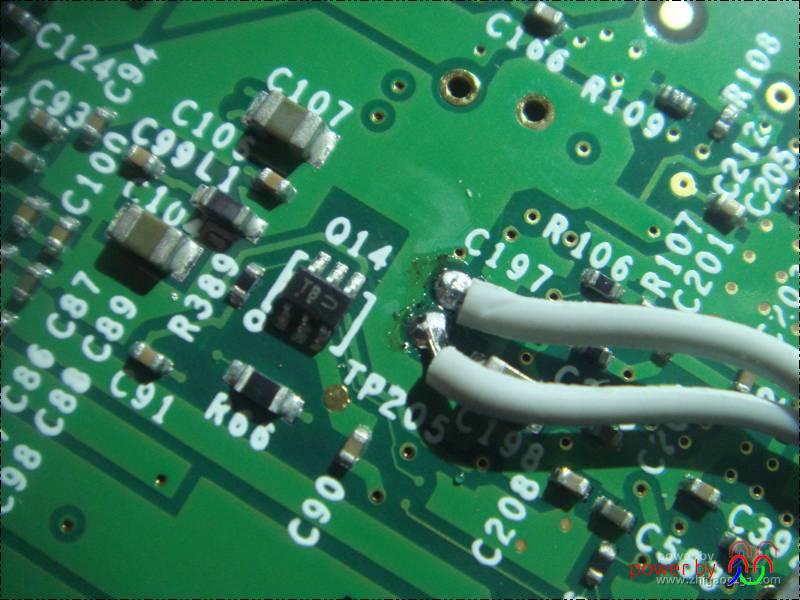

 USB+ 与 USB-

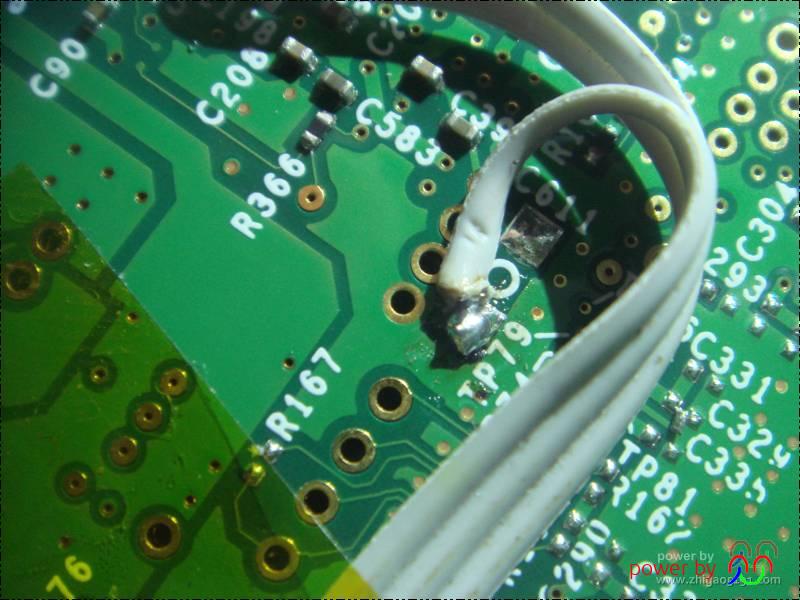

GND引线,放弃较近的电源接口GND而选择靠近芯片的GND是为了减少干扰

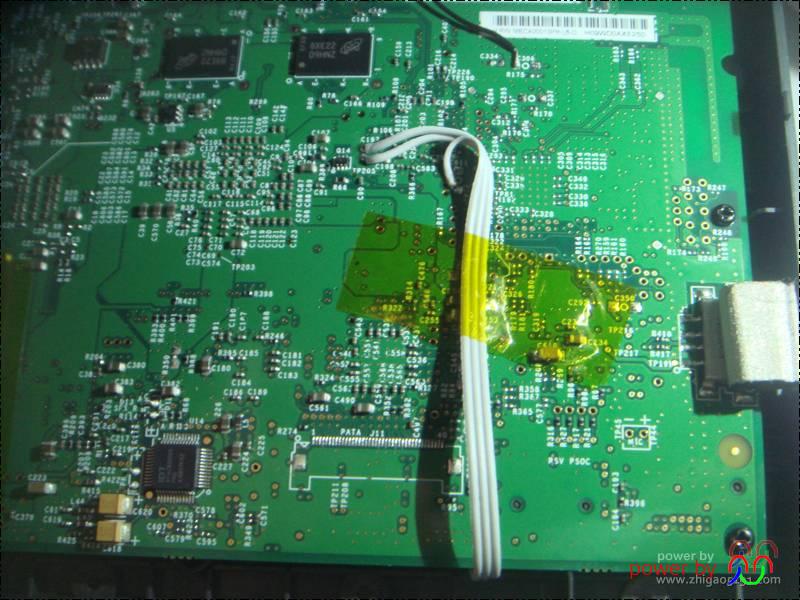

 用固定显示屏连接线的胶纸固定

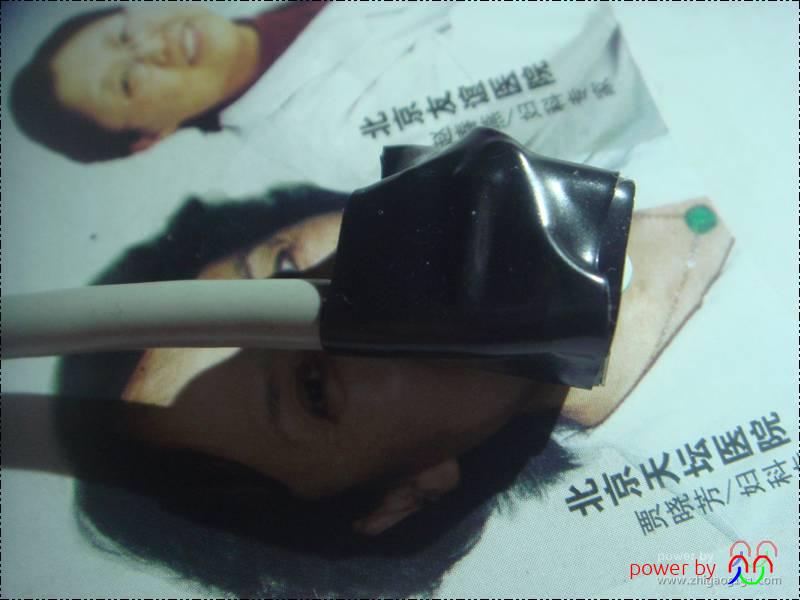

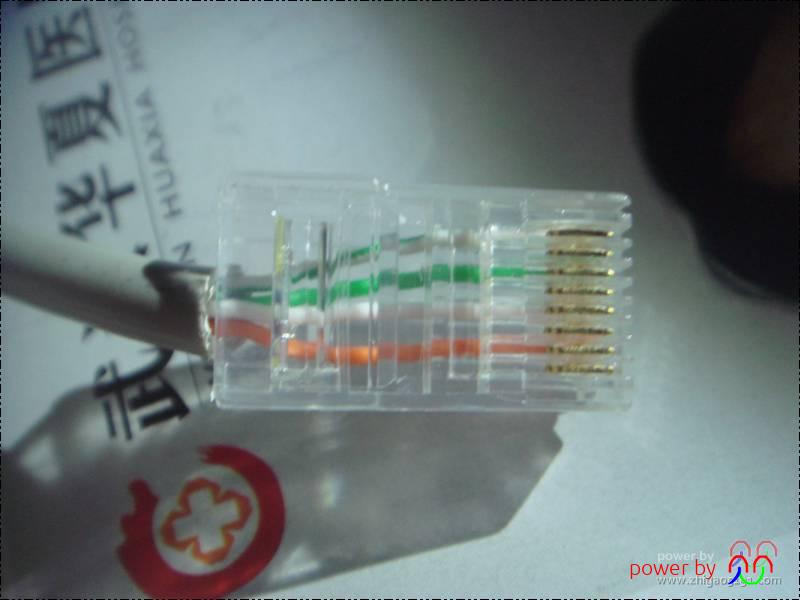

 机器外部的连接线——RJ45转USB母座

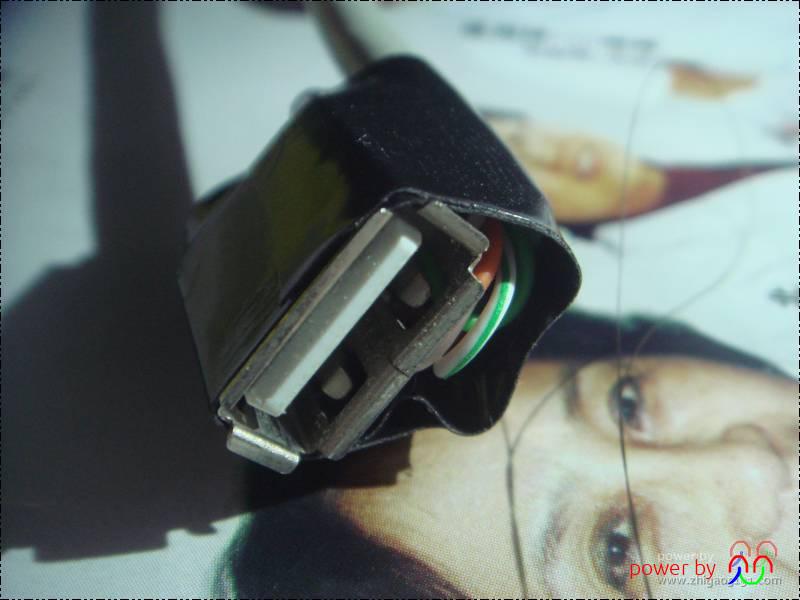

 母座端,十分简陋








后记:

       原本是想使用网口中的四组线传输USB与网络信号,但实际发现LAN对USB存在干扰,造成USB设备无法识别,调换线序后依旧。因为100M网络只使用1,2,3,6 两组线,猜想用1,3传输VCC与GND ,5,7传输USB+与USB-。同时短开主板与背部RJ454,5,7,8两组连接应该就能实现USB与LAN同时传输。但由于没有想到好的方法短开这两组连线。同时XP下有线网卡目前还无法使用,而XP下机身喇叭已可以工作。所以我干脆拔掉RJ45接口端连接主板的排线,让RJ45只传输USB信号。希望有兴趣的TX继续研究更好的解决方法。
