FWR200 MT7620N 路由硬改刷OPENWRT USB 优酷路由宝 挖矿



 FWR200 V1.0 MT7620N路由器硬改刷机 上优库路由宝挖矿

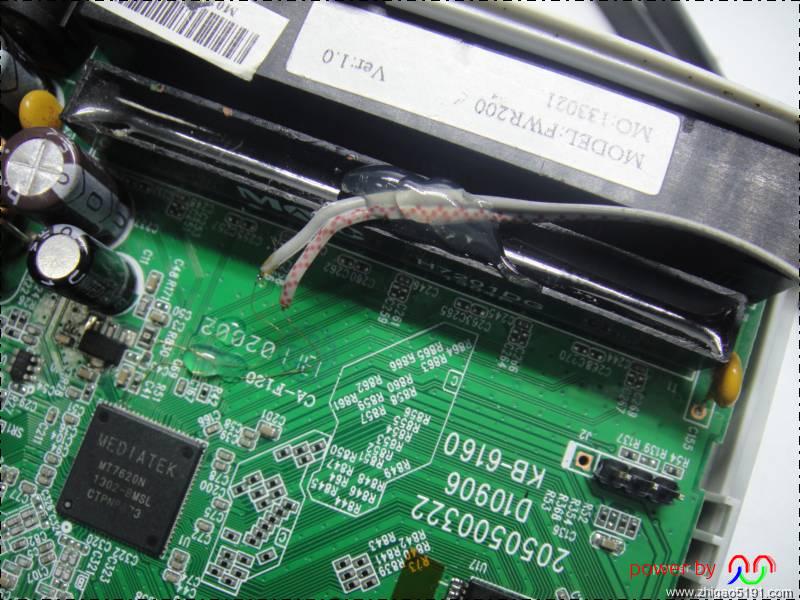

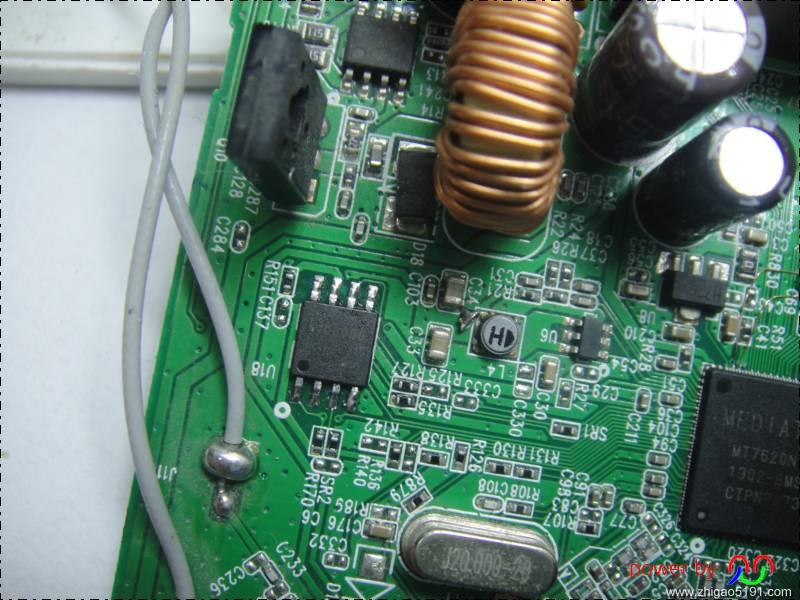

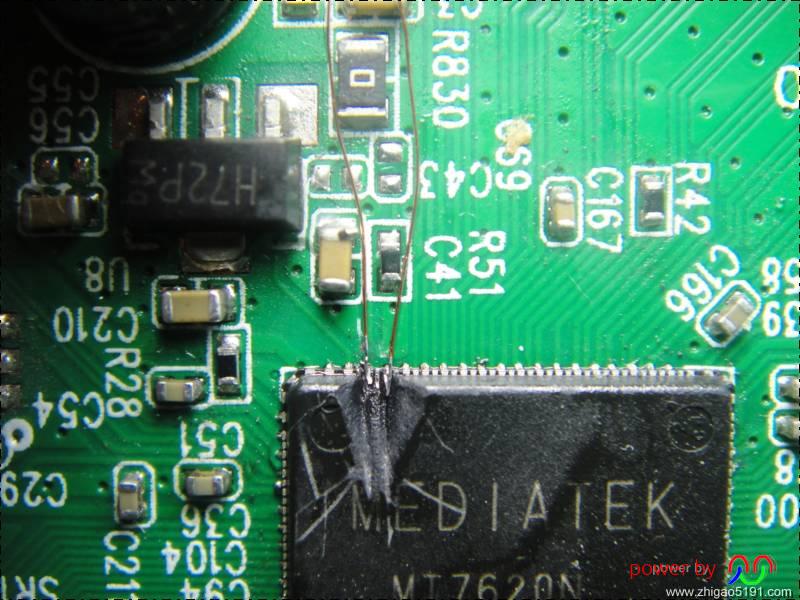

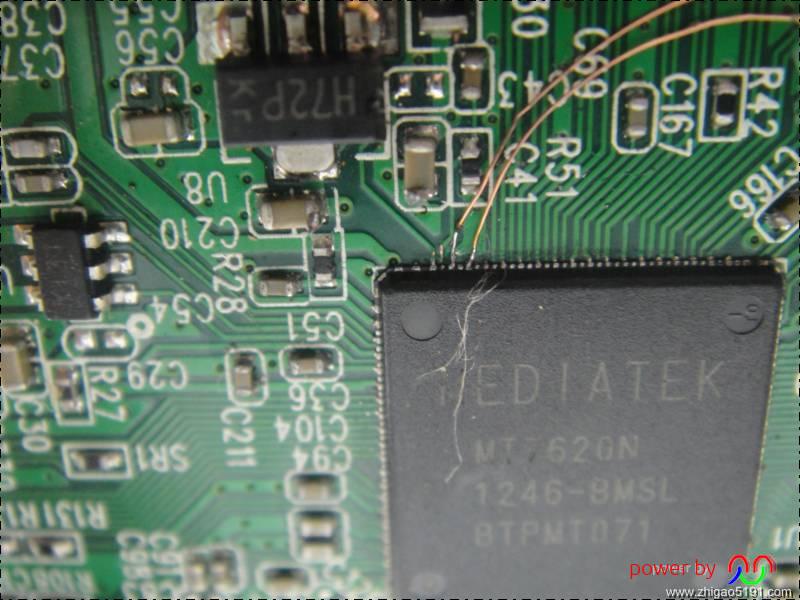

 从加USB 开始,直接焊线






 两根线大概3分钟焊好,比之前快乐不少

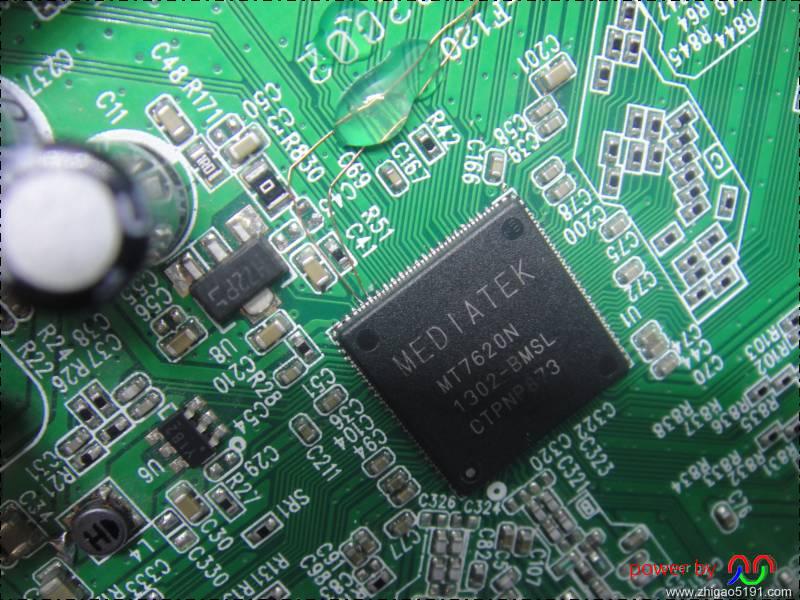

检查下焊接点




准备USB母座,下拉电阻50K,直接焊座子上

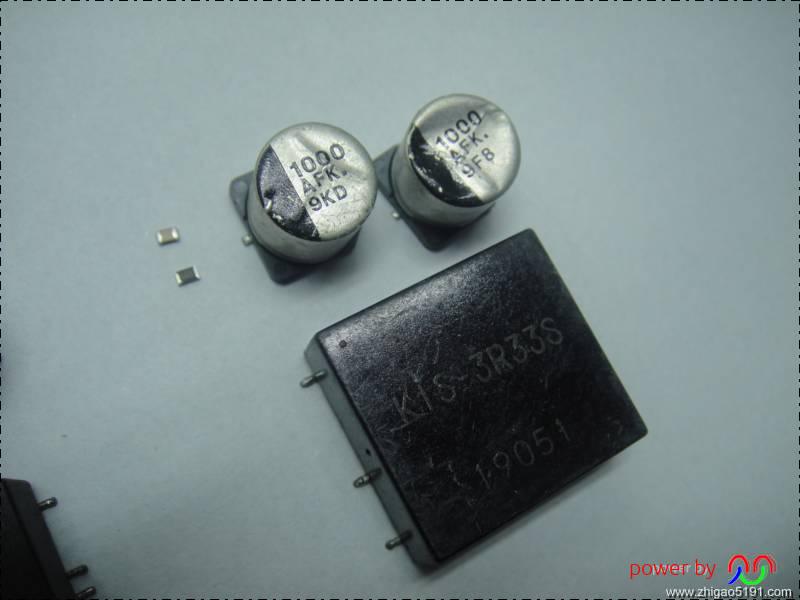

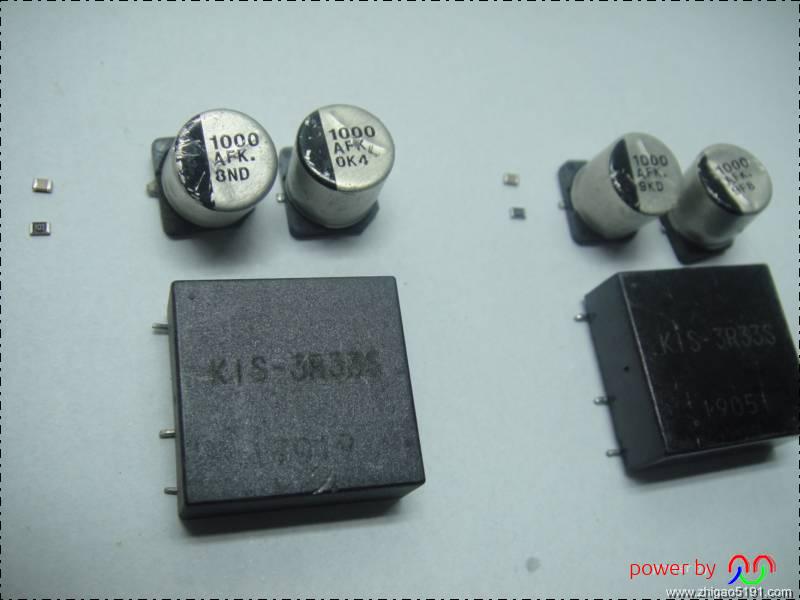

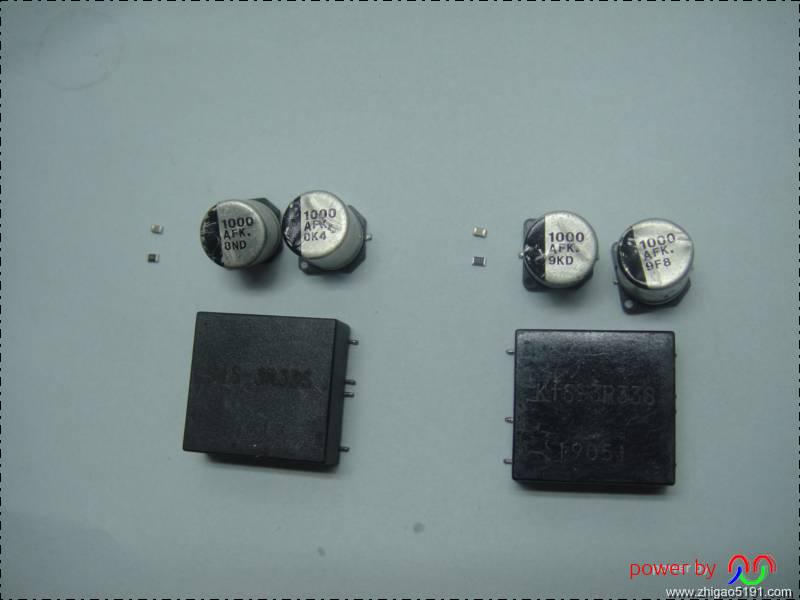

准备电源模块,N年前买的3R33加原配拆机电容,以及改装用的103电阻和104电容









先开始一套

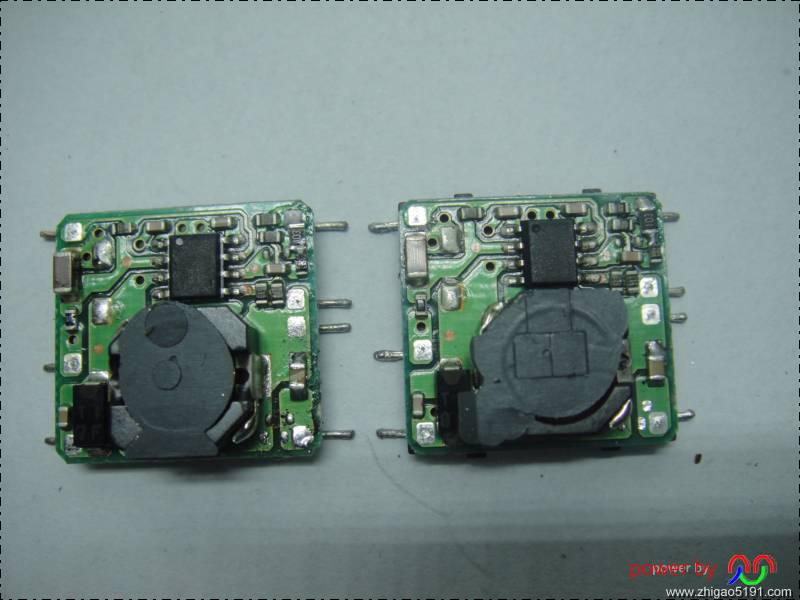

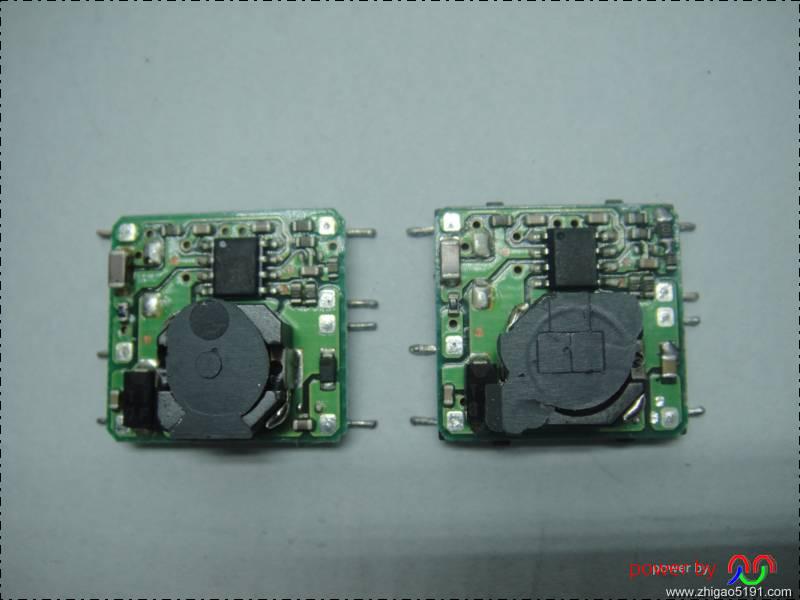

 左边是原装未改的模块,右边是改好的模块

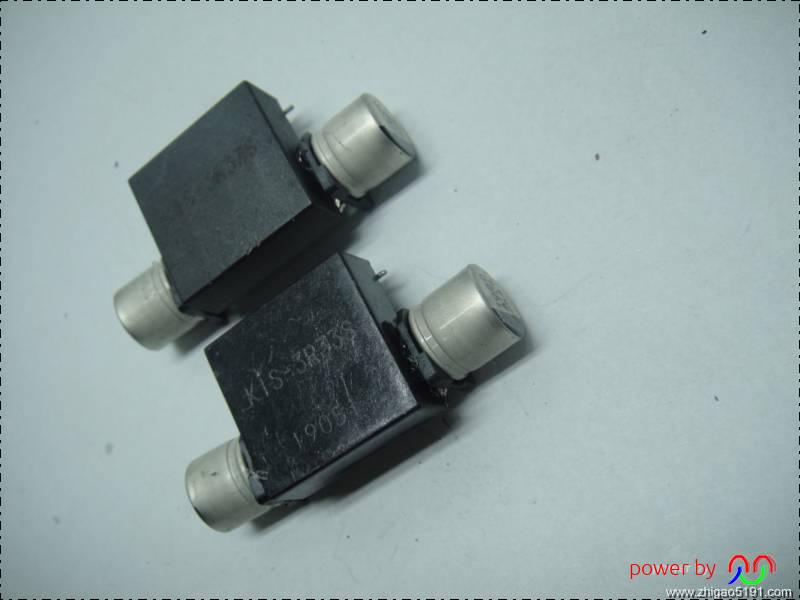

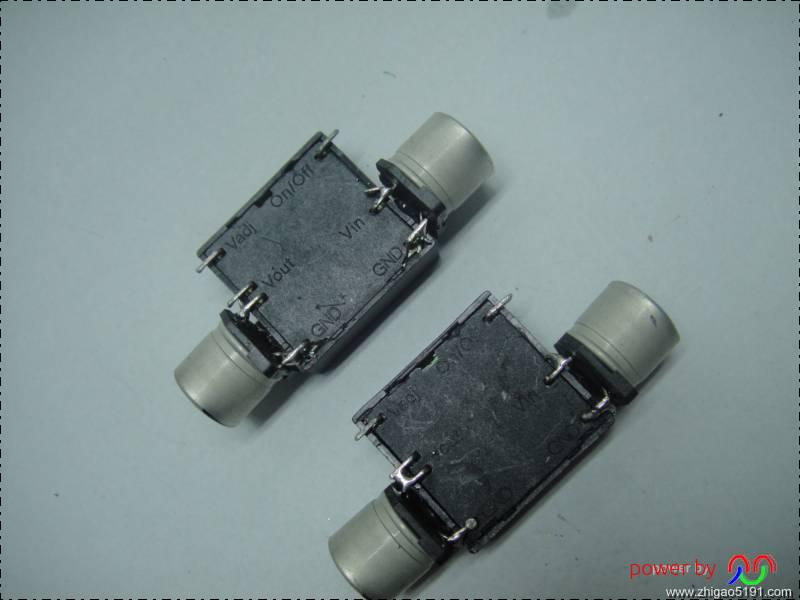

改好后的样子

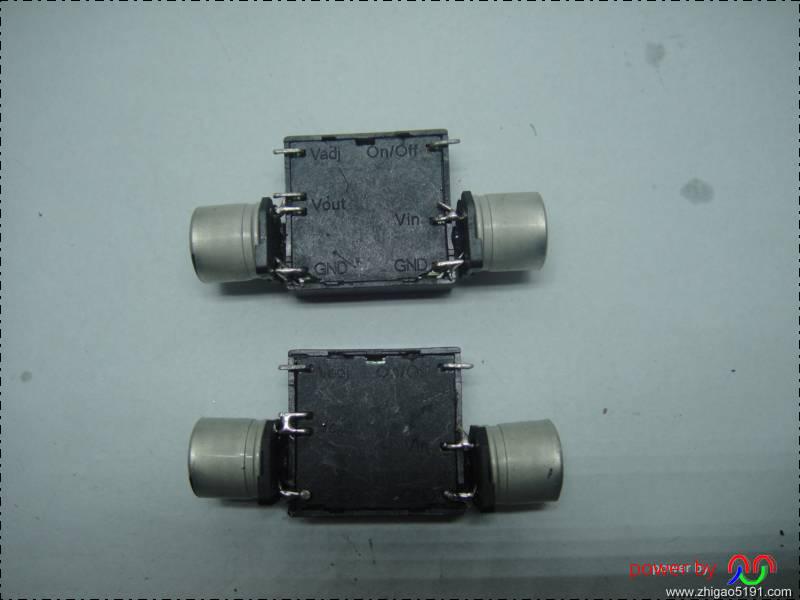

加电容

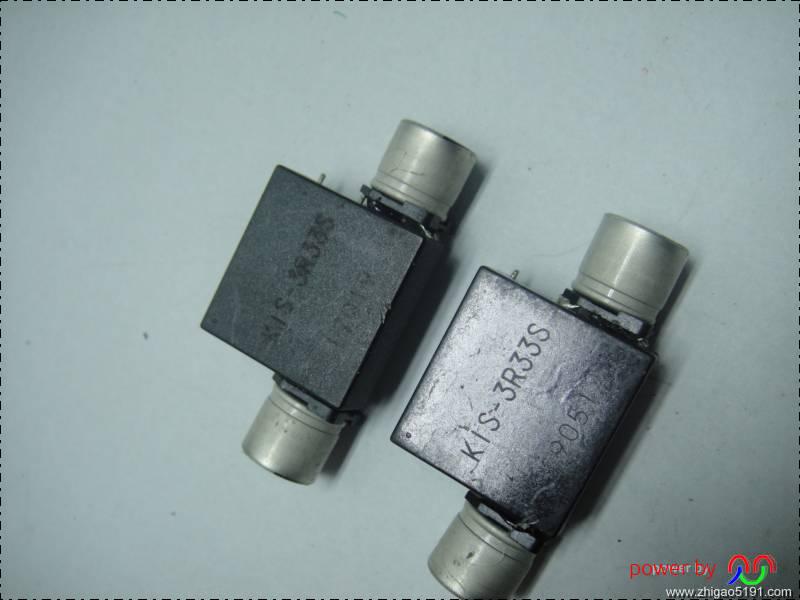

正面

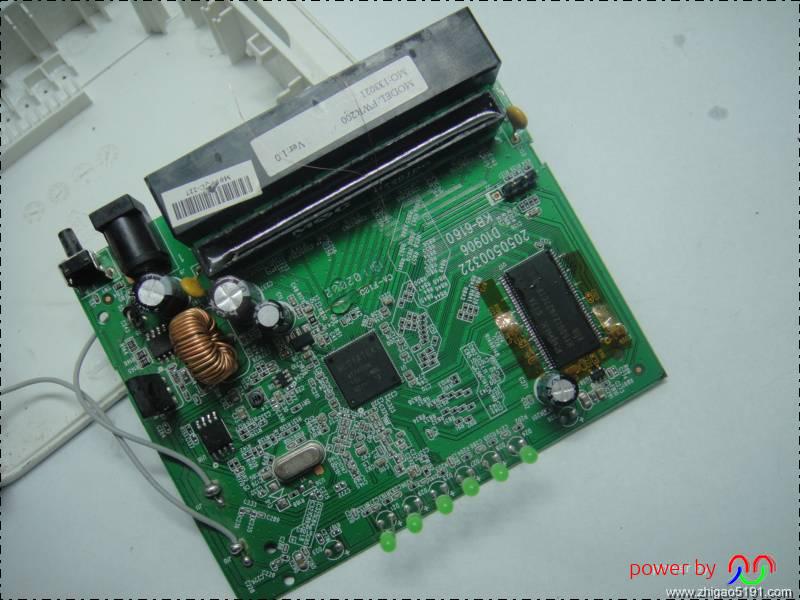

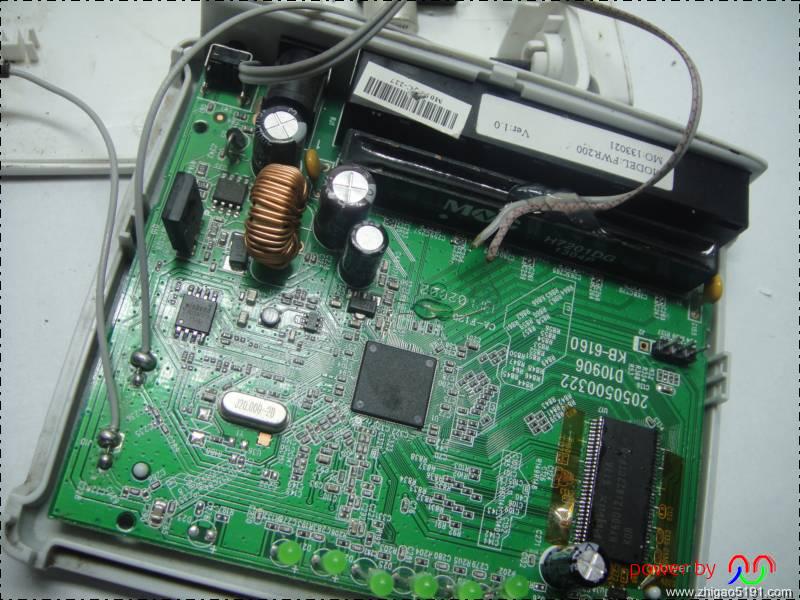

改好内存与闪存的主板

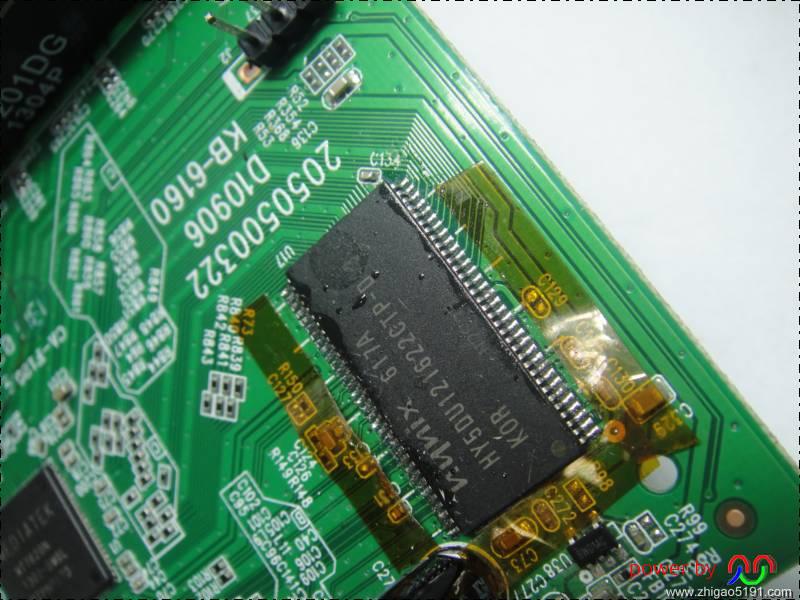

内存特写64M

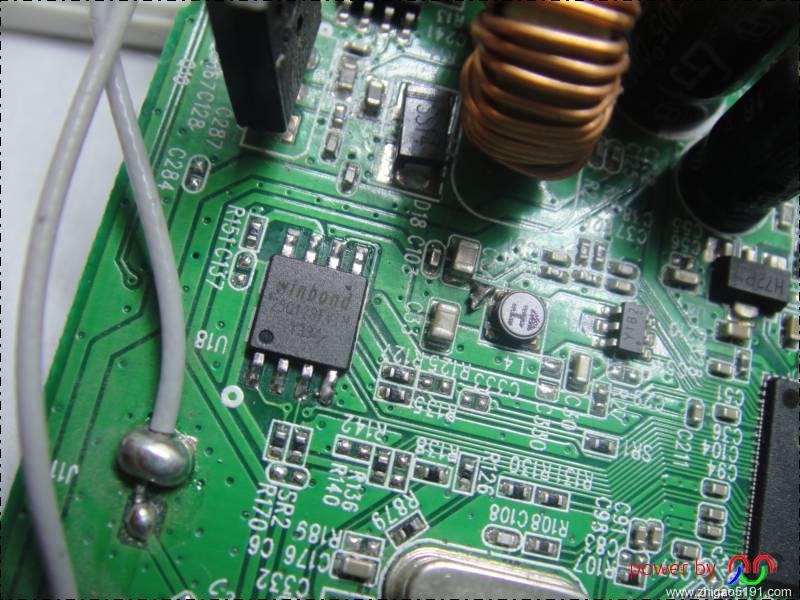

闪存特写16M







USB线固定




USB特写

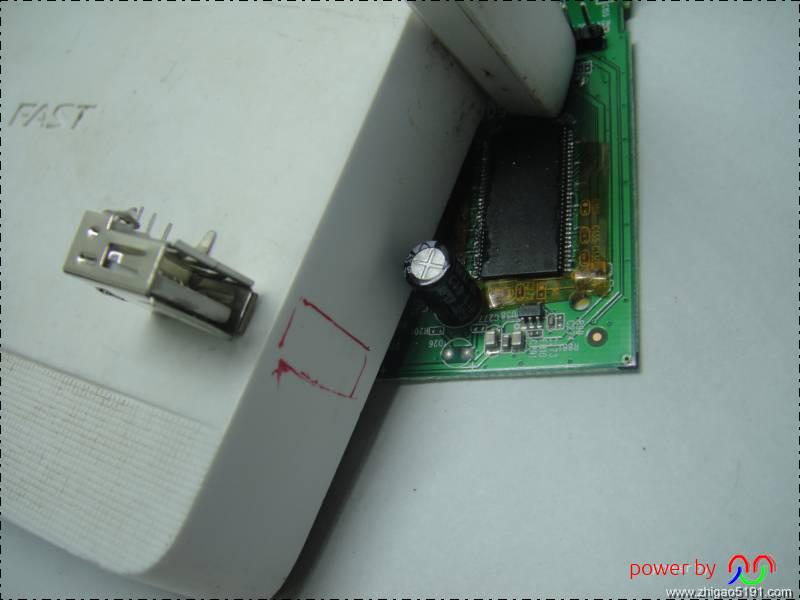

 准备外壳开USB孔

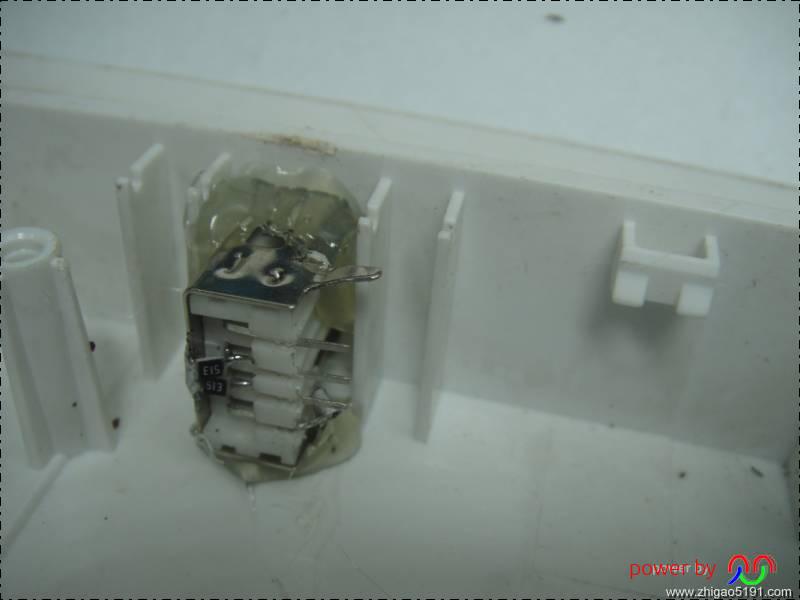

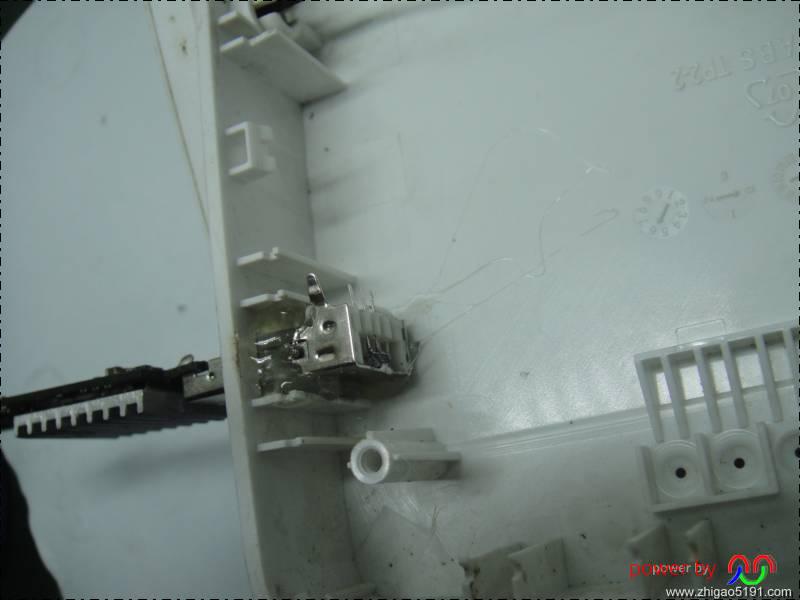

 热熔胶固定USB座




 放大

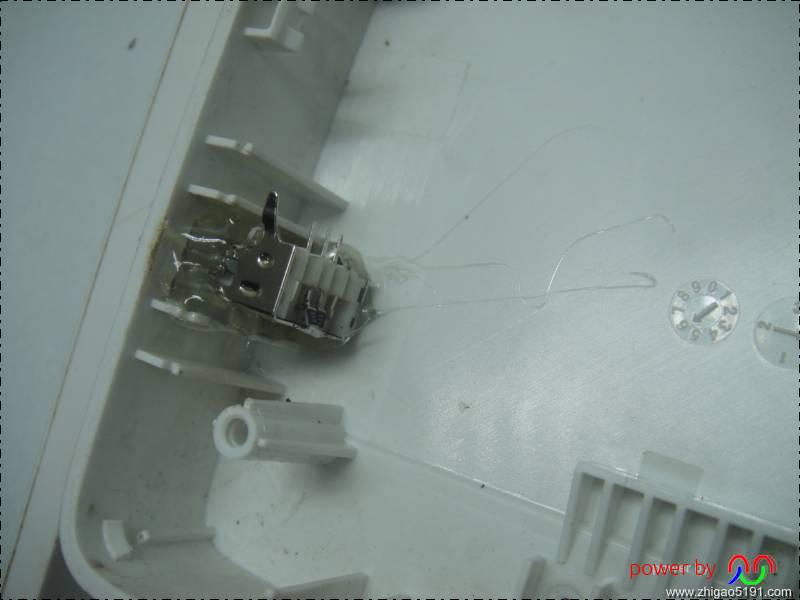

USB座换个角度

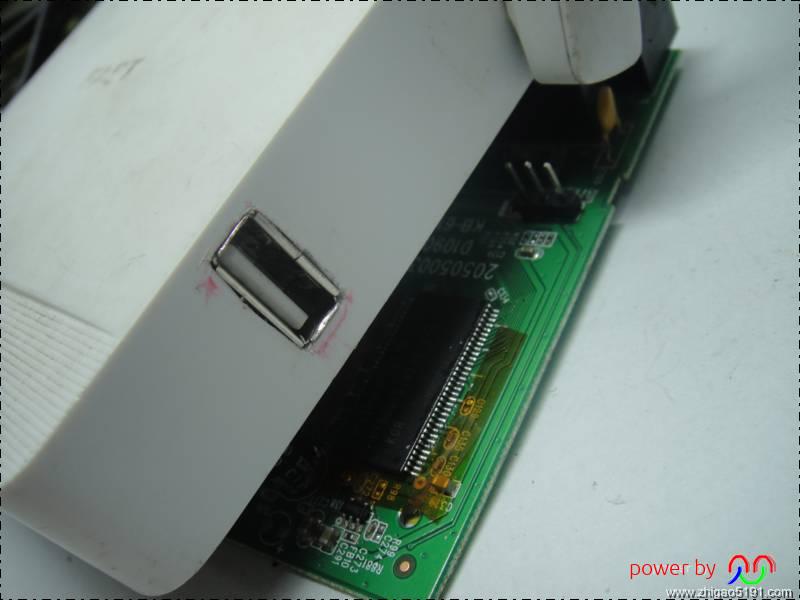

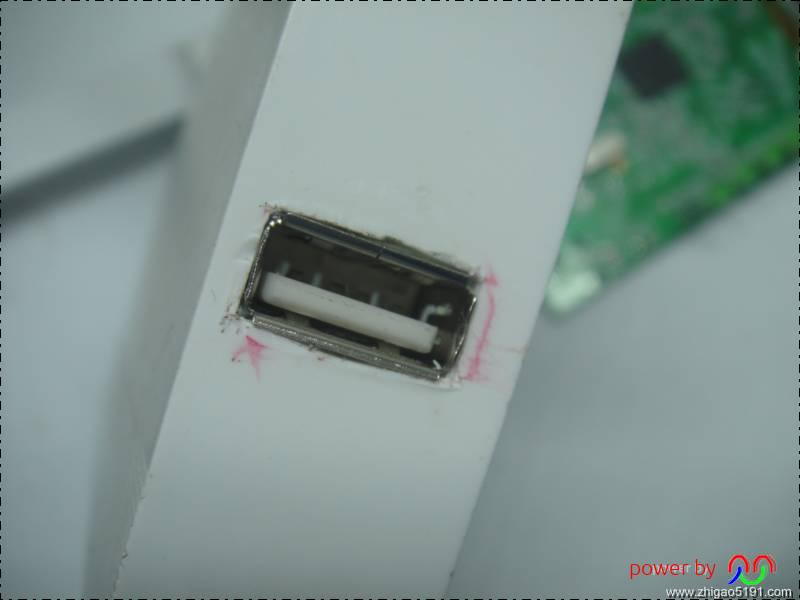

从外边看USB 口

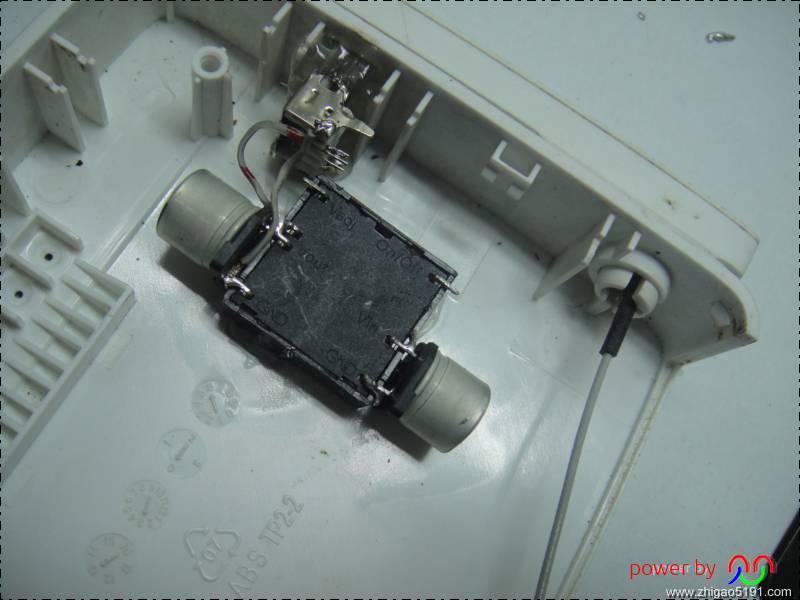

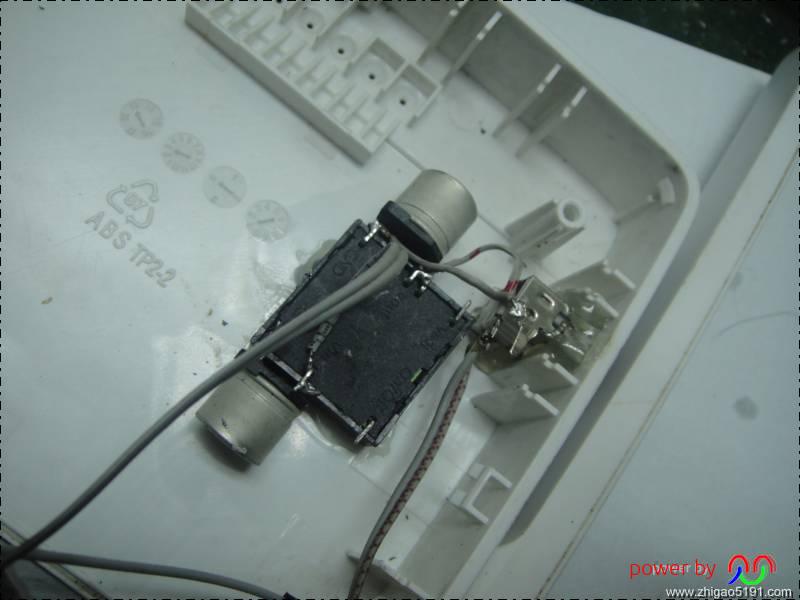

固定电源模块




 放大特写




延长USB线




上下盖连接

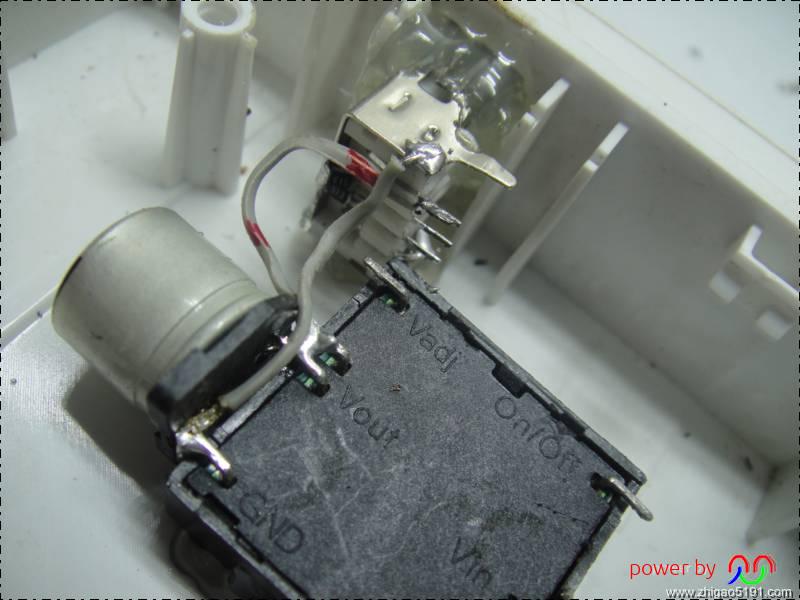

电源模块电源直接来自电源座

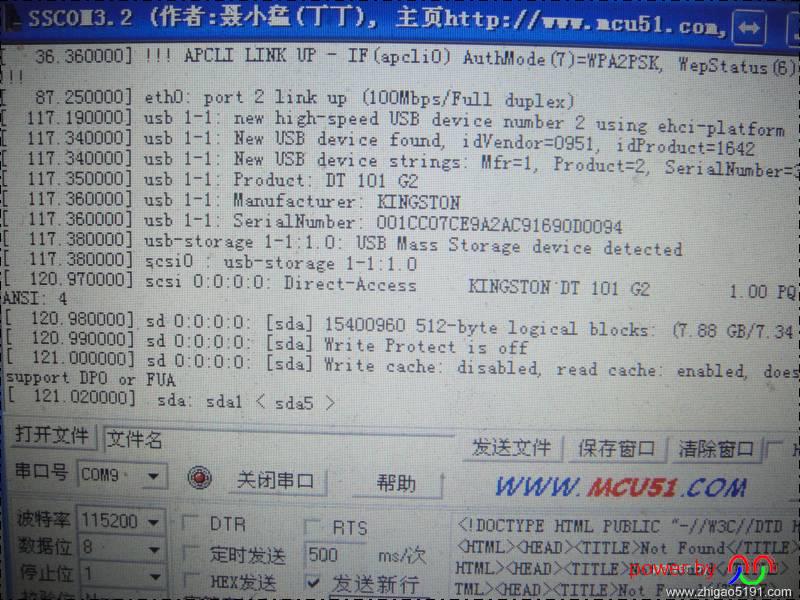

开机,TTL信息正常,USB识别正常

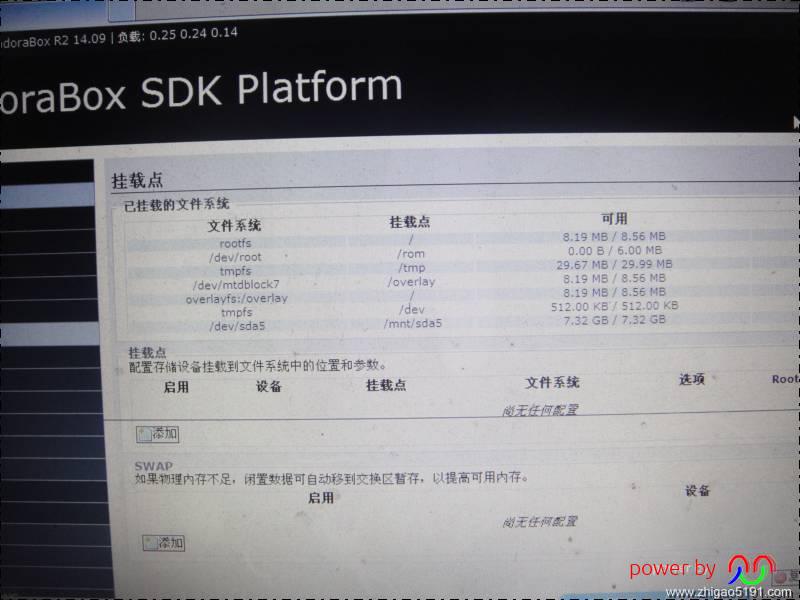

刷机,U盘已经识别

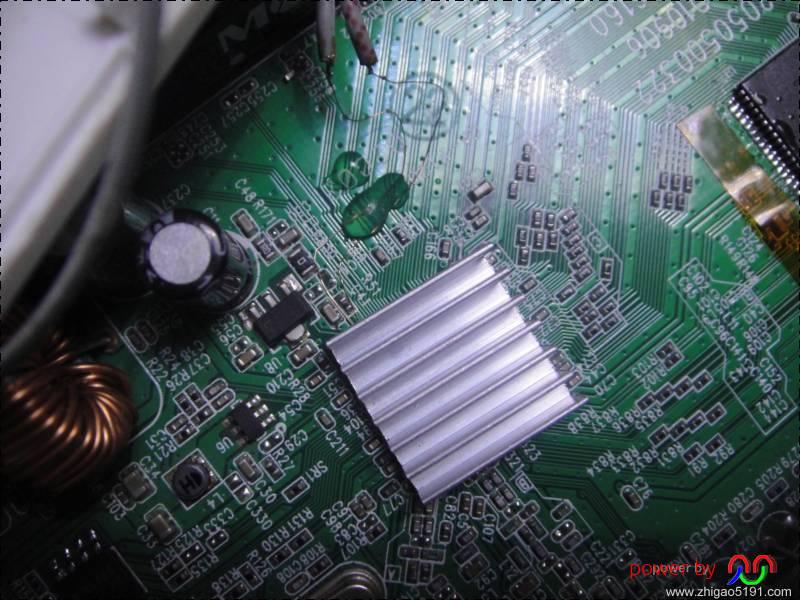

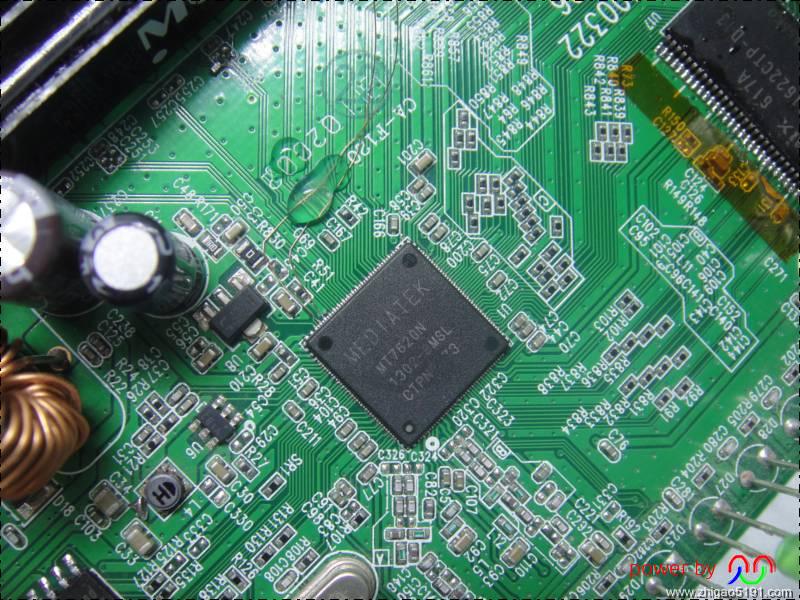

 USB口工作正常,加装CPU散热片





 2015-09-26 131801_a.jpg

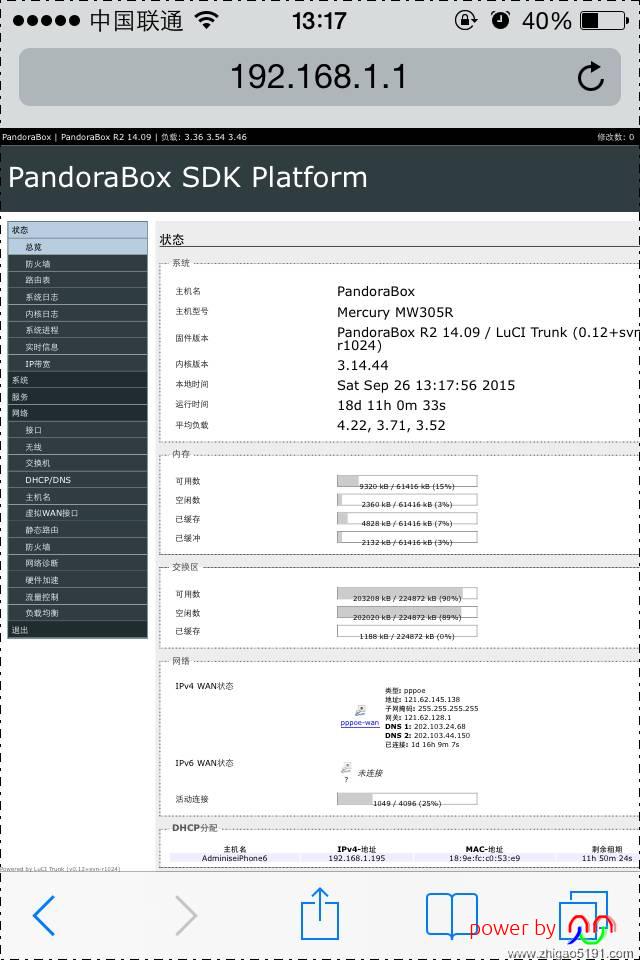

路由运行连续18天





2015-09-26 131834_a.jpg

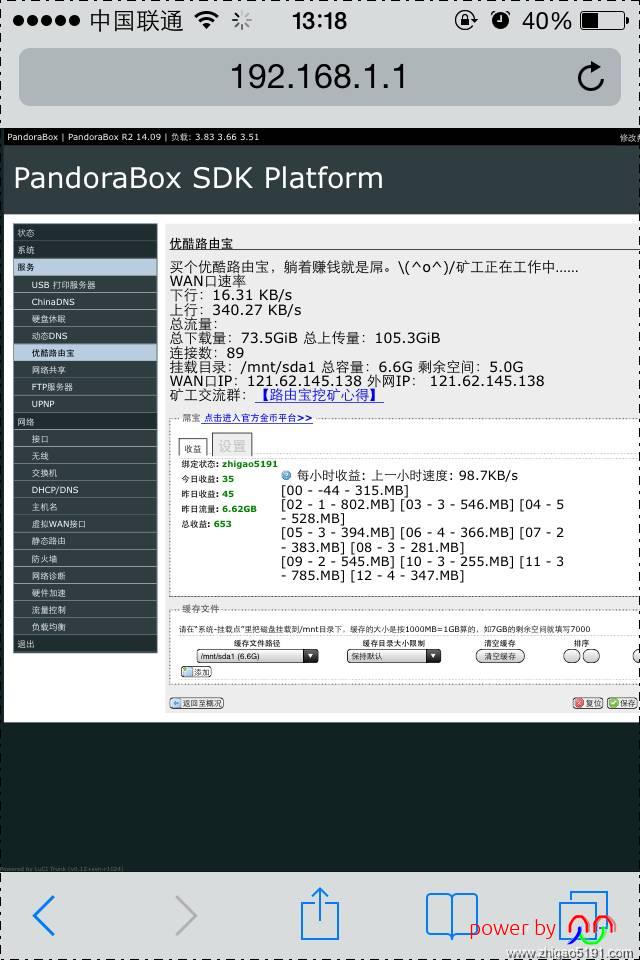

路由宝挖矿插件,电信20M光纤,路由单独拨号,无奈上传水管太小





刷机固件及挖矿插件:   链接:http://pan.baidu.com/s/1dDg7AFn 密码:r0yt

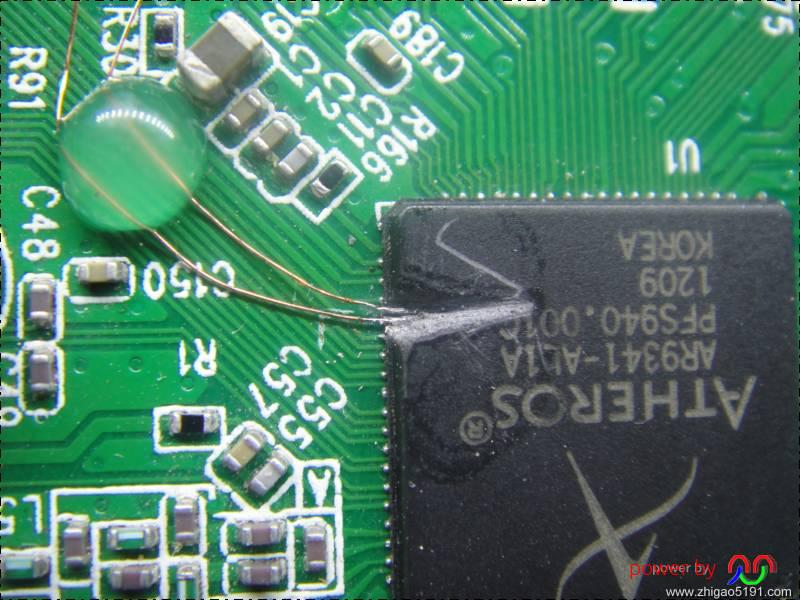

再附几个引USB的照片
