DIY SONY数码相机充电器



之前的数码相机充电器不见了,利用现有材料DIY一个

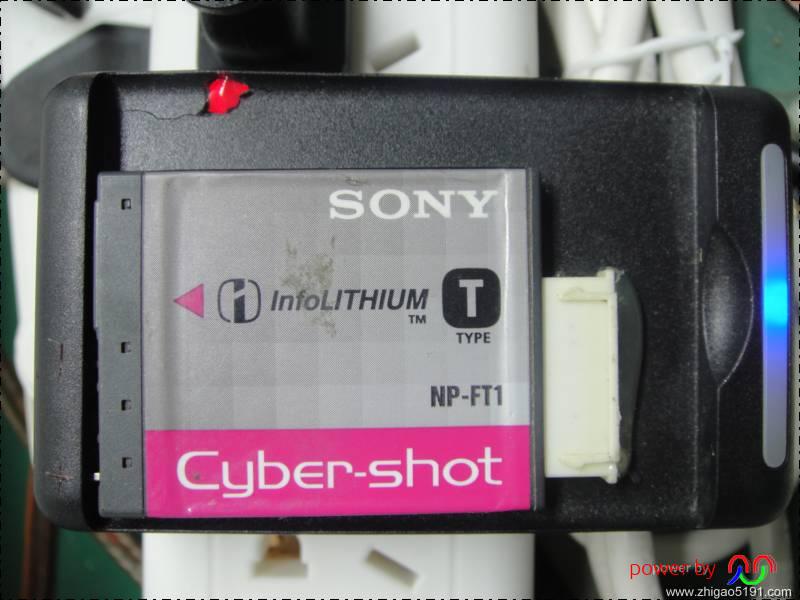

完成后的样子




拆掉电池

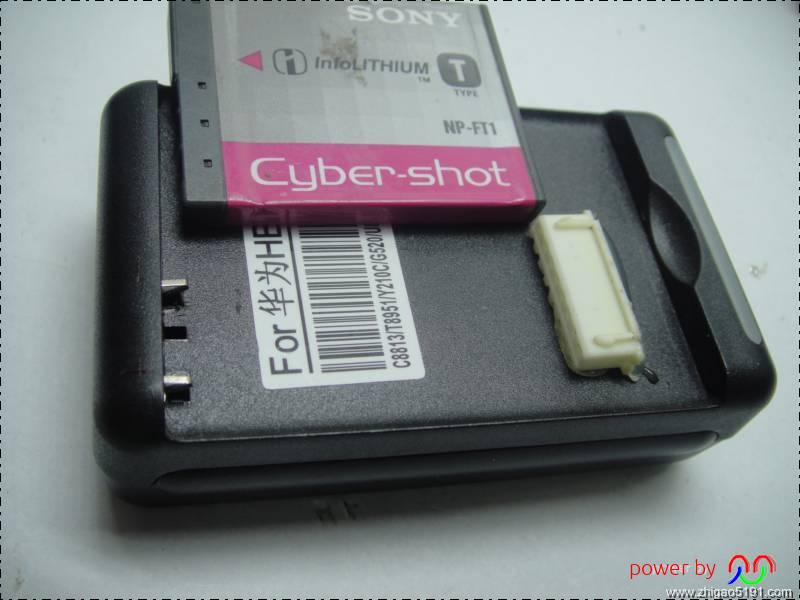

之前的触片间距过小,改之

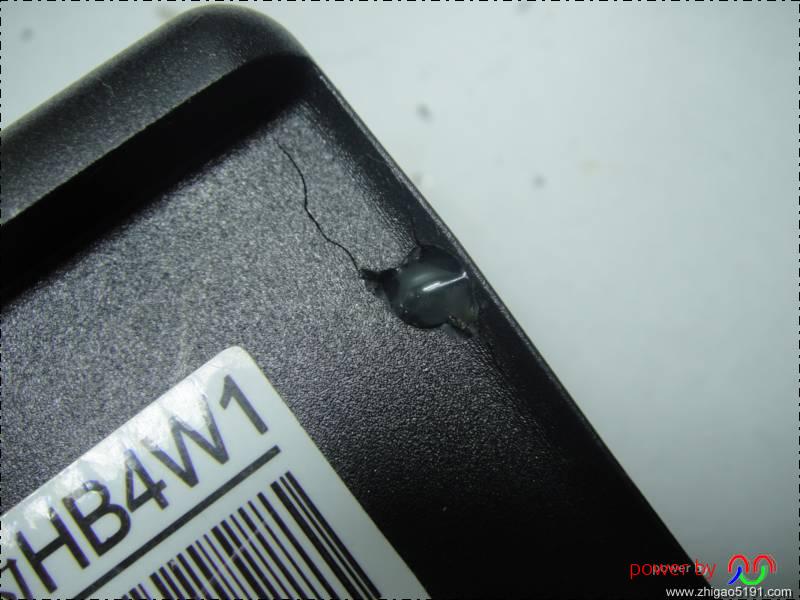

新加装的充电指示灯,外壳太薄,钻孔时竟然破了

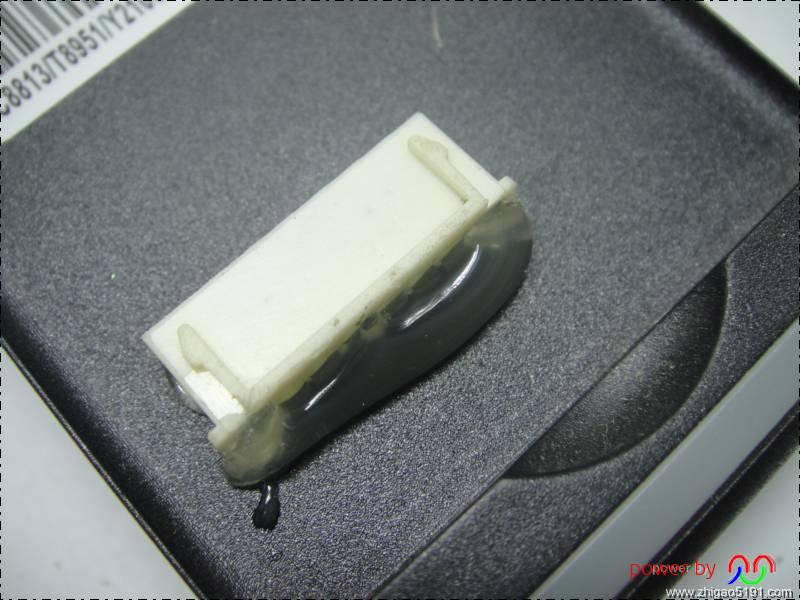

电池定位档块

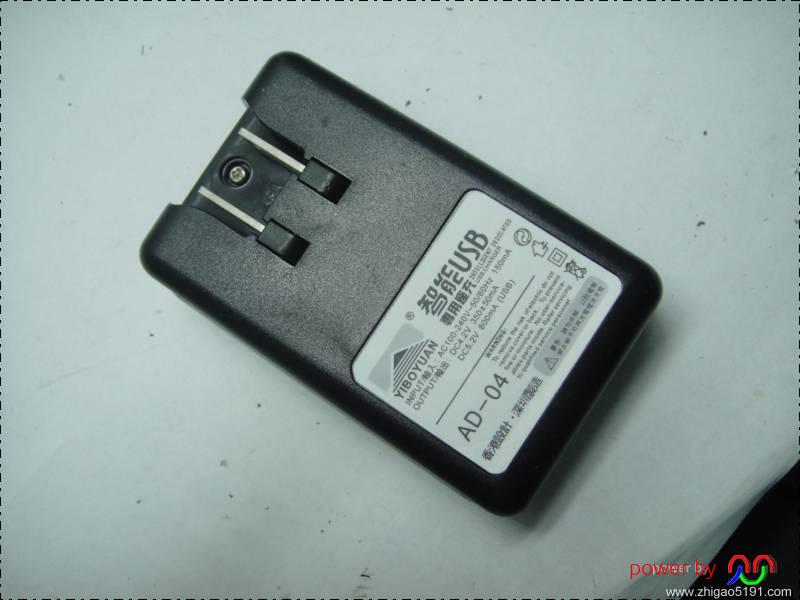

充电器背面

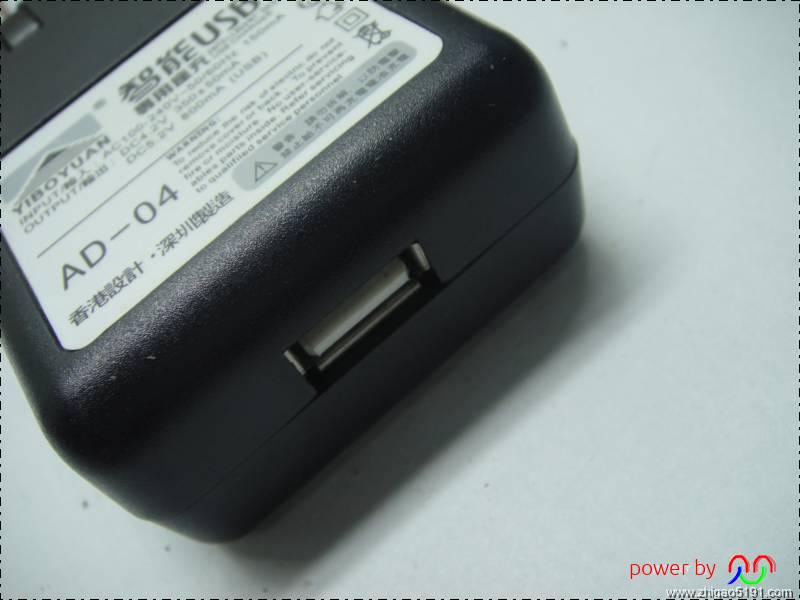

充电器自带USB输出口

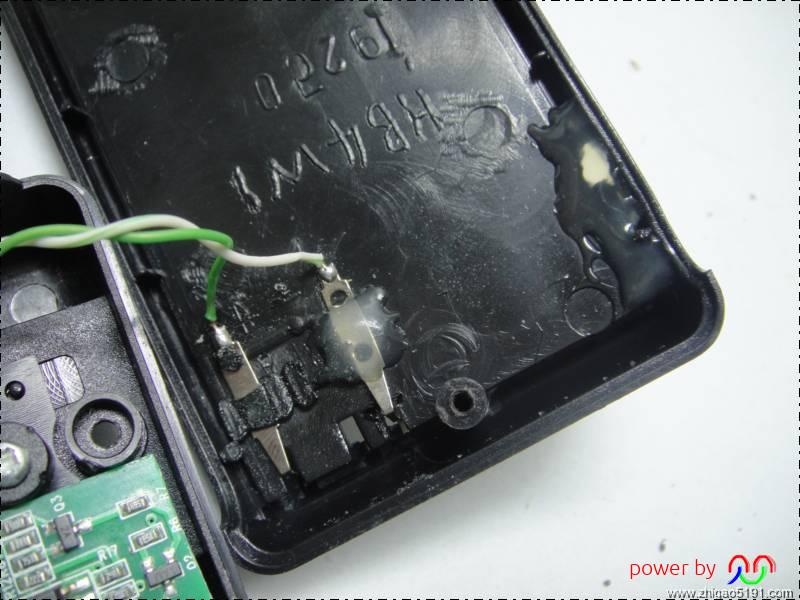

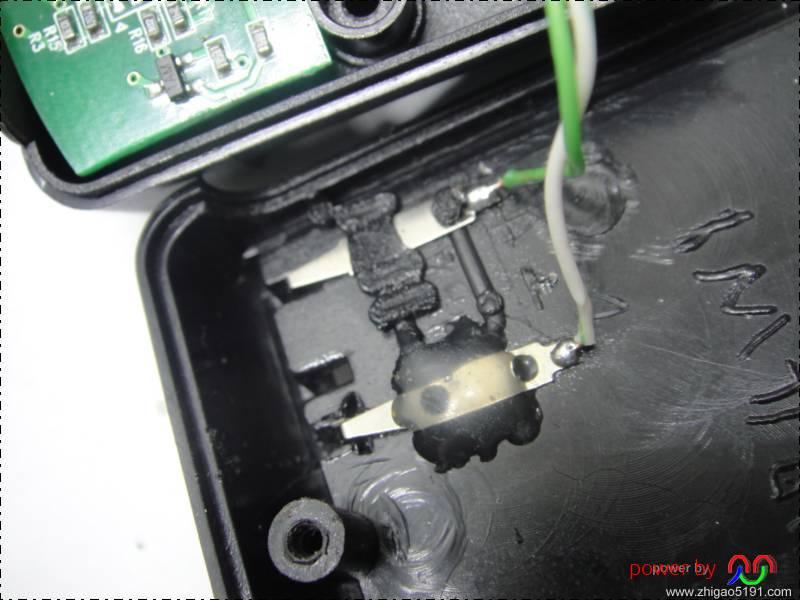

改装的触片

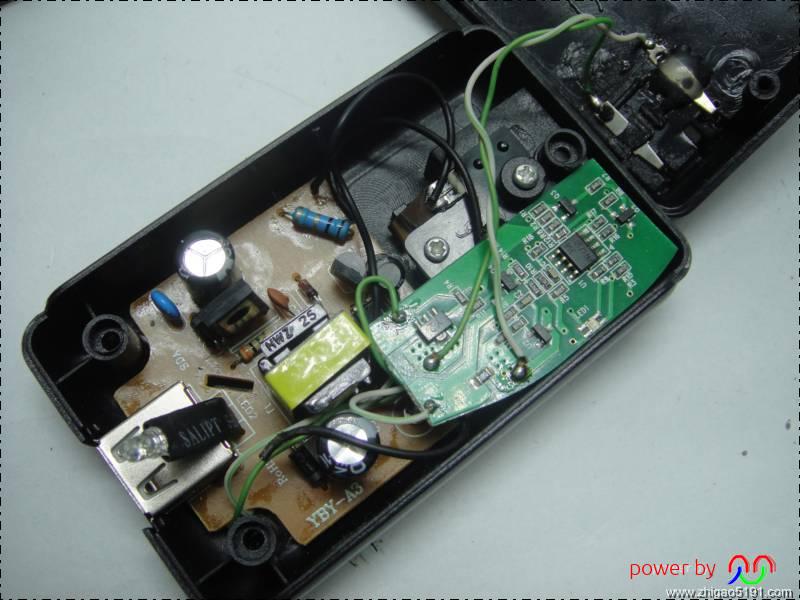

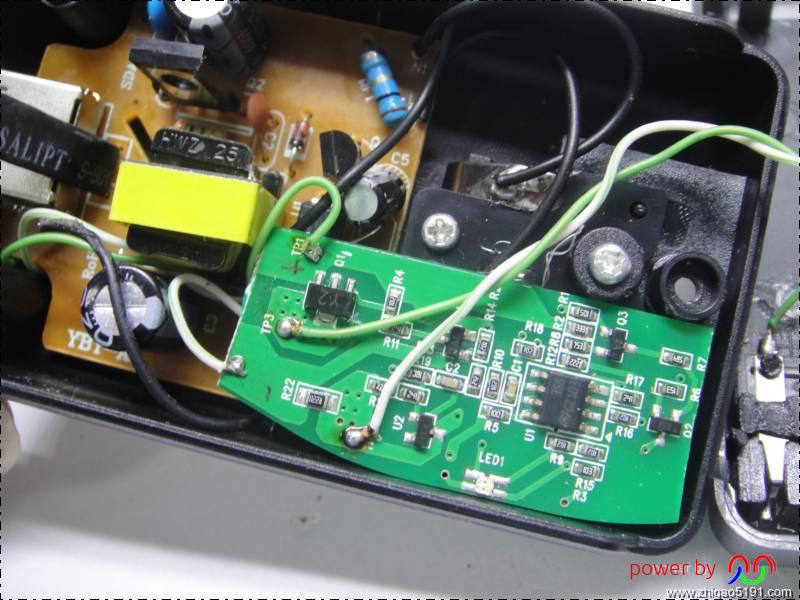

充电器弃用原三极管充电电路,改用联想座充充电板

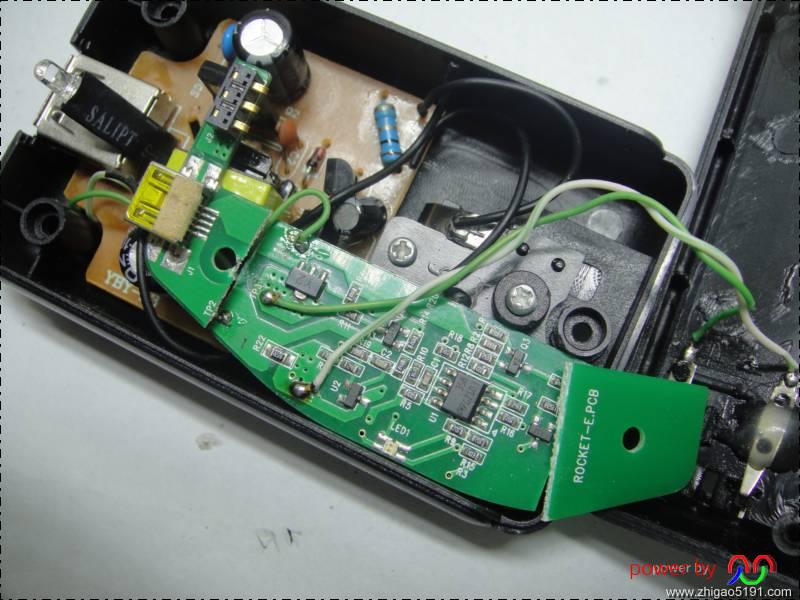

充电板完成的样子,来自论坛商家赠送




充电指示灯







充电状态
