O2 JOGGLER 无损加装风扇



      Joggler购入以一段时间了,安卓系统界面华丽,功能实用,操作流利,但每次CPU温度过高时都会停顿一会,于是给JOGGLER加装一风扇。




购于淘宝的带框显卡风扇,边长4CM,电压12V



joggler 加风扇

将风扇去框,固定在CPU背面的喇叭位上







用于将5V升压到12V的改造好的3R33模块




3R33模块正面









3R33模块放在内置无线网卡背面,刚刚好

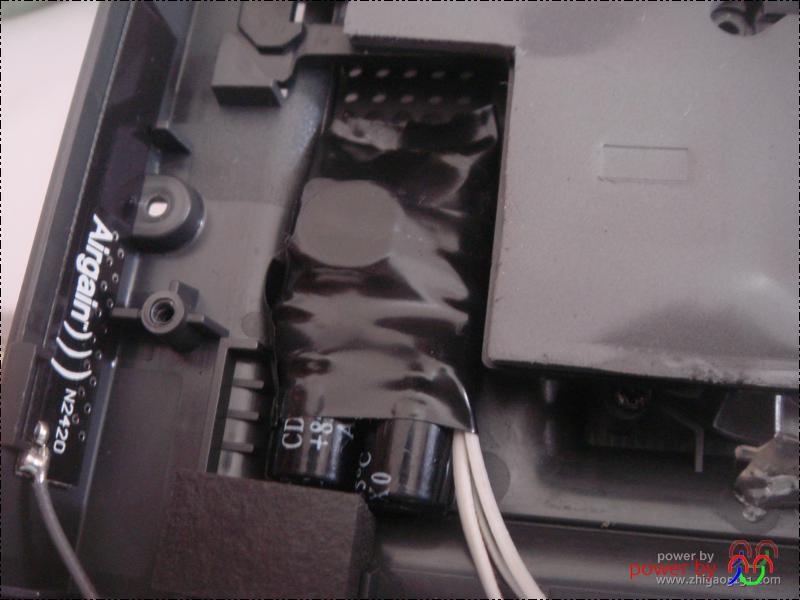

3R33模块加PVC绝缘




使用双面胶固定3R33模块

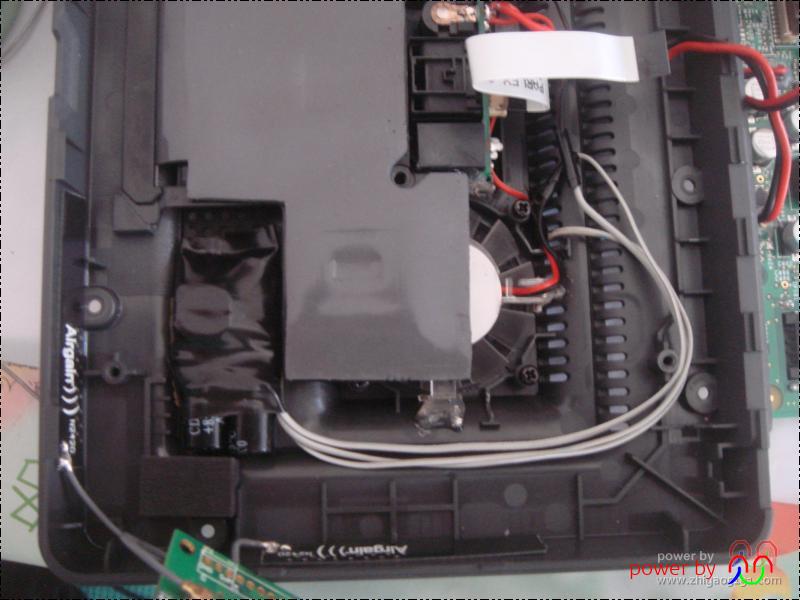

整理走线

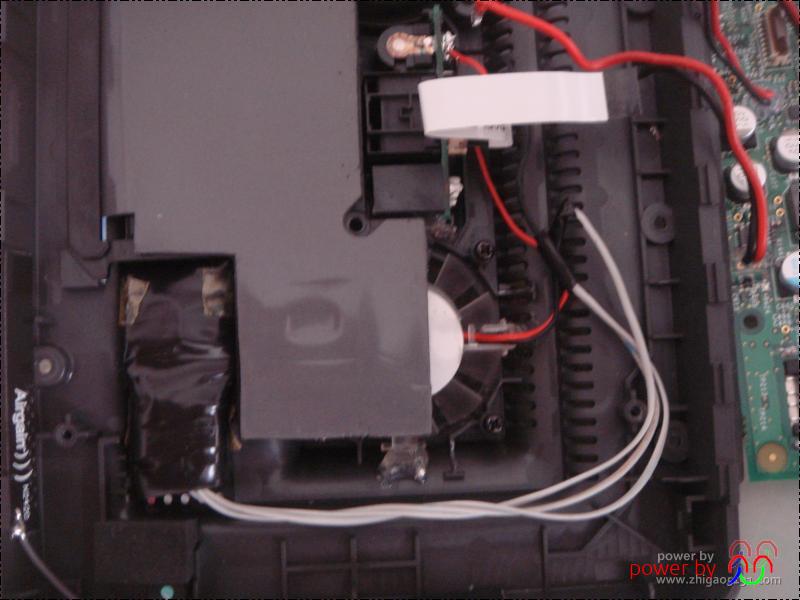

至此加装完成,拆除小J一侧内置喇叭(正好加3.5插头外置用在XP下),外观完全无损。XP长期工作(电影,游戏),CPU最高温度没有超多85度。

  1. 额。。。我的joggler老蓝屏。。。
    是不是和太热有关?

    1. 有可能哦,用风扇对着吹试试
